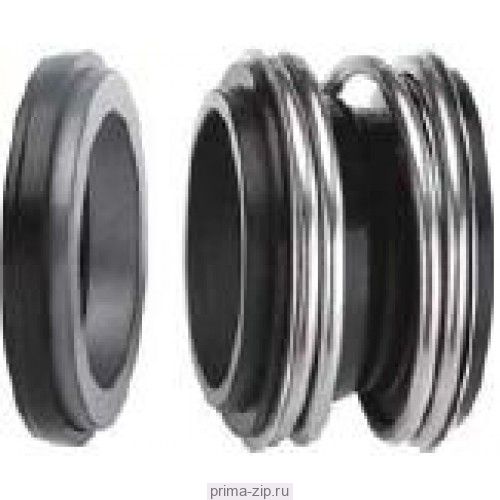

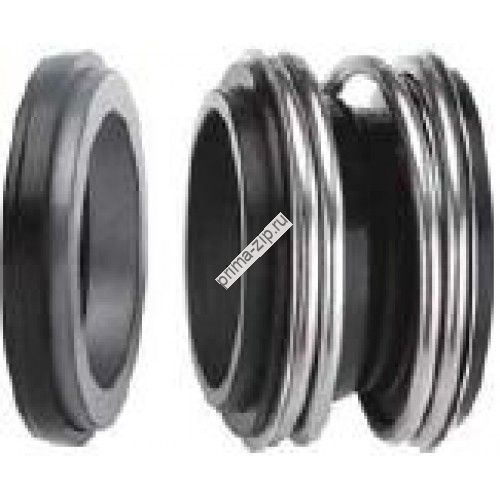

Торцевое уплотнение MG1/15-z G60
Описание Торцевое уплотнение MG1/15-z G60
Условия эксплуатации ;
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-15 | 15 | 28.5 | 27.0 | 17.0 | 6.6 | 24.6 | 6.6 |
- Материал вторичного уплотнения (резиновые изделия)
- Каучук нитрильный (B или NBR)
- Каучук этиленпропиленовый (G или EPDM)
- Фторкаучук (A или Viton)
торцевое уплотнение MG1/15 G60
