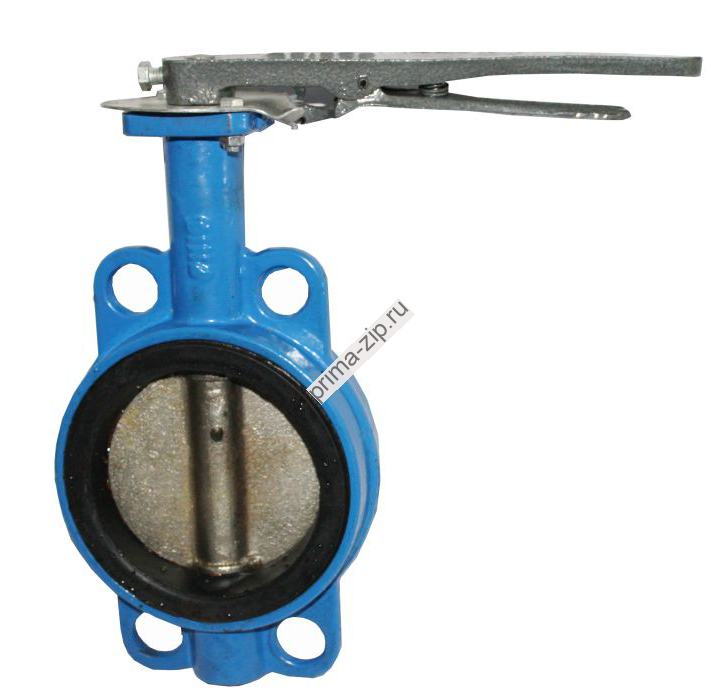

Описание Затвор поворотный дисковый чугунный с уплотнительной манжетой EPDM 32ч16р Ру10, 16
атвор поворотный дисковый чугунный с уплотнительной манжетой EPDM 32ч16р Ру10, 16
|
|
 Материал корпуса: Серый чугун
Т рабочей среды, °C: до + 120
Ру, кгс/см2: 10, 16
Тип управления: -
Рабочая среда: -
Тип присоединения: Межфланцевый
|
Давление номинальное PN
|
1,6 МПа (16 кгс/см2) для DN 50-200
1,0 МПа (10 кгс/см2) для DN 250-600
|
|
Климатическое исп. по ГОСТ 15150-69
|
УХЛ, категория 3
|
|
Герметичность затвора:
|
Класс «С» ГОСТ 9544-93
|
|
Тип присоединения к трубопроводу
|
Межфланцевый монтаж
|
Основные присоединительные размеры и масса
|
DN
|
D
|
L
|
L1
|
L3
|
n-d
|
L4
|
Вес, кг.
|
|
50
|
122
|
80
|
155
|
200
|
4-23
|
46
|
2,23
|
|
65
|
142
|
90
|
165
|
200
|
4-23
|
48
|
2,6
|
|
80
|
155/160
|
95
|
180
|
200
|
4-26/8-20
|
50
|
3,1
|
|
100
|
185
|
115
|
200
|
240
|
8-25
|
55
|
4,2
|
|
125
|
213
|
125
|
205
|
255
|
8-25
|
59
|
5,5
|
|
150
|
241
|
140
|
220
|
255
|
8-25
|
59
|
7,1
|
|
200
|
297
|
170
|
250
|
355
|
8-25/12-25
|
64
|
13
|
|
250*
|
357
|
205
|
275
|
360
|
12-30
|
72
|
25
|
|
300*
|
418/400
|
245
|
328
|
360
|
12-40/16-26
|
81
|
36,95
|
|
