Расчетная рабочая среда задвижки 31лс18нж - вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной и попутный газы, уг. Для изготовления корпуса используется сталь 09Г2С. Температурный диапазон: -60 до +350 C0. Присоединение к трубопроводу - фланцевое.
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.

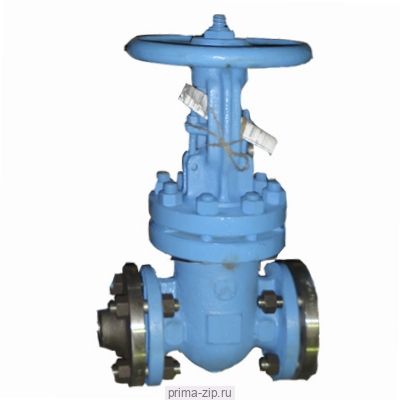

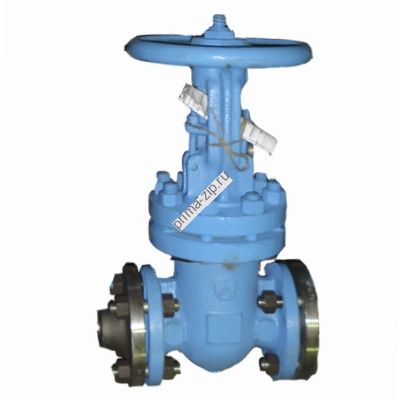

Технические характеристики и параметры задвижки 31лс18нж Ду50 Ру63
|
Наименование:
|
Задвижка запорная полнопроходная
|
Обозначение:
|
31лс18нж
|
Диаметр, мм (Ду / DN):
|
50
|
Нормальное давление, кгс/см2(Ру):
|
63
|
Таблица-фигура:
|
31лс18нж
|
Рабочая среда:
|
вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной и попутный газы, уг
|
Температура рабочей среды, C0:
|
-60 до +350
|
Материал корпуса:
|
сталь 09Г2С
|
Тип присоединения:
|
фланцевое
|
|
Габаритные размеры и масса задвижки 31лс18нж Ду50 Ру63
Длина (L)
|
267
|
Масса (кг)
|
23,2
|
Строительная длина (L) - длина участка трубы, который задвижка 31лс18нж Ду50 Ру63 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
