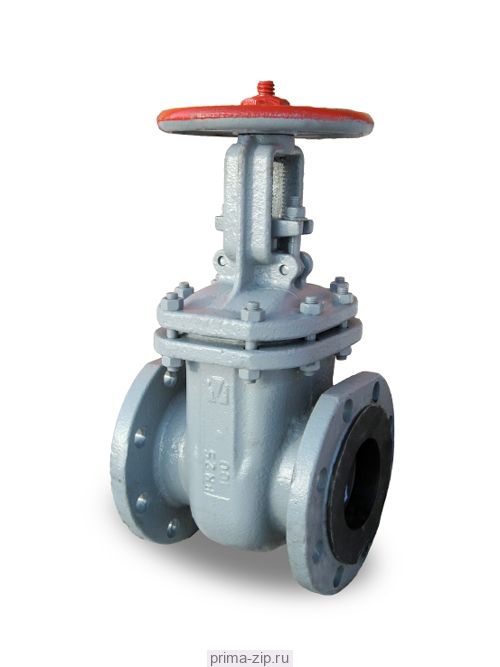

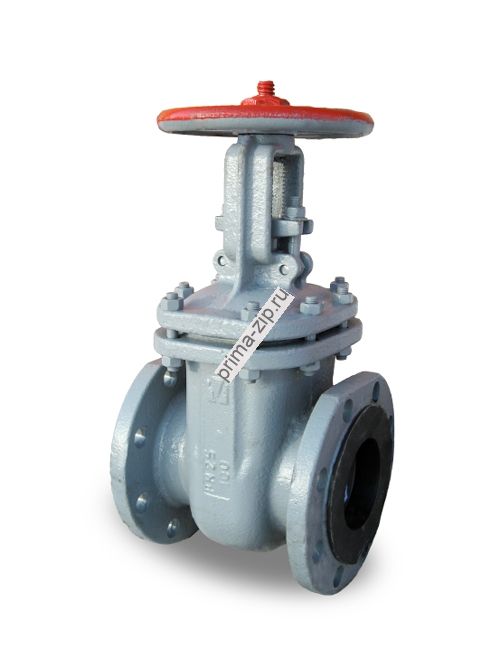

Задвижка стальная фланцевая 30с64нж Ду 400
Описание Задвижка стальная фланцевая 30с64нж Ду 400
|
Название: Задвижка клиновая литая Таблица-фигура: 30с64нж Нормальное давление: 0.0 до 25.0 Рабочая среда: газ, вода, пар, жидкие нефтепродукты Температура рабочей среды, С°: до 425 Материал корпуса: углеродистая сталь Присоединение: под приварку, фланцевое по ГОСТ 12815-80 |
 |
Конструктивные особенности 30с64нж
Корпус и силовые элементы задвижек с выдвижным штоком изготовлены из высокопрочной кованой стали. Основные особенности конструкции:
- запорное устройство выполнено в виде двухдискового клина;
- высокая стойка бугеля обеспечивает защиту зоны подшипника от влияния низких температур;
- запорное устройство клинового типа перемещается по направляющим планкам;
- проваренные сёдла и швы обеспечивают минимальное усадочное напряжение;
- преобразование вращения маховика в поступательное движение затвора производится с помощью резьбовой втулки, закреплённой в подшипнике игольчатого типа;
- для исключения изгибающих нагрузок на шток (шпиндель) предусмотрена специальная Т-образная прямоугольная головка;
- уплотнительные поверхности запорных дисков оснащены наплавками из высоколегированной стали;
- для обеспечения герметичности устройства в конструкции предусмотрены уплотнительные кольца, сальники и асбестовые прокладки;
- типовое соединение с трубопроводом — фланцевое, при необходимости возможна приварка.
Материальное исполнение 30с64нж
- 1. Корпус: сталь 25Л
- 2. Крышка: сталь 25Л
- 3. Клин (диски): сталь25Л
- 4. Шпиндель: 20Х13
- 5. Гайка шпинделя: латунь ЛС59-1
- 6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87
- 7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87
- 8. Болт откидной: сталь 35
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ
- 10. Набивка сальника: АГИ, ТРГ
- 11. Маховик: сталь25Л
- 14. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
- 15. Наплавка на клине: 13Х25Т, 10Х17Т
 |
 |
Габаритные размеры 30с64нж
| Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | DO |
|---|---|---|---|---|---|---|---|---|
| 50 | 180 | 160 | 125 | 4 | 18 | 291 | 349 | 160 |
| 80 | 210 | 195 | 160 | 8 | 18 | 336 | 419 | 160 |
| 100 | 230 | 230 | 190 | 8 | 22 | 385 | 485 | 210 |
| 150 | 403 | 300 | 250 | 8 | 26 | 558 | 709 | 320 |
| 200 | 419 | 360 | 310 | 12 | 26 | 685 | 892 | 320 |
| 250 | 457 | 425 | 370 | 12 | 30 | 854 | 1110 | 400 |
| 300 | 500 | 485 | 430 | 16 | 30 | 998 | 1307 | 460 |
Преимущества 30с64нж
- высокопрочная герметичная конструкция;
- свободный доступ для обслуживания и ремонта ходового узла;
- минимальный износ сальниковых уплотнителей;
- универсальность монтажа по отношению к направлению потока рабочей среды;
- высокая надёжность сальников и резьбовых пар;
- длительный срок службы.
Благодаря уникальным эксплуатационным характеристикам задвижки 30с64нж незаменимы при обустройстве трубопроводных магистралей химической, нефте— и газоперерабатывающих отраслей, в системах отопления жилых и производственных помещений и так далее. В качестве недостатков устройств данной серии можно назвать сравнительно низкую скорость перемещения запорного клина, а также относительно крупные габариты и большую массу.
