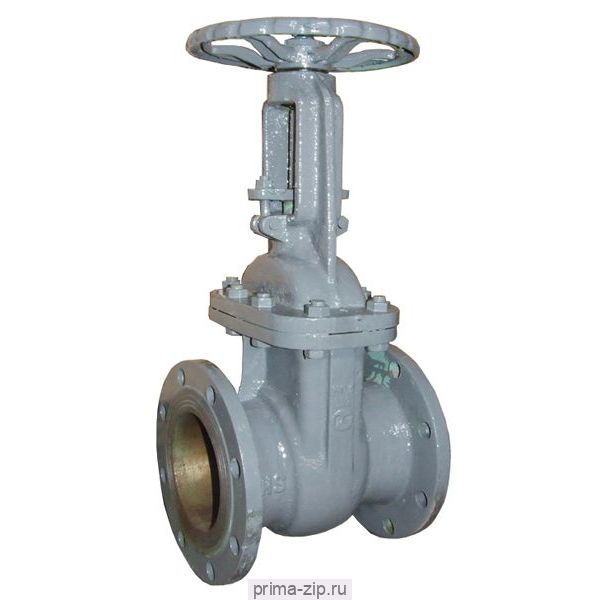

Задвижка стальная 30с41нж Ду200
Описание Задвижка стальная 30с41нж Ду200
- Применение: вода, пар.
- Номинальное давление: 16 бар.
- Температура рабочей среды: -40 до +425°С
- Температура окр. среды: - 40 до + 40°С
- Условия эксплуатации Гост 15150-69: У1.
- Производство: Россия.
- Вес: 82,0 кг.
Размеры:
- D m = 400 мм
- D 1 = 268 мм
- D 2 = 295 мм
- D 3 = 335 мм
- D 4 = 260 мм
- h = 3 мм
- h 1 = 3 мм
- L = 330 мм (строительная длина)
- b = 23 мм
- H = 770 мм
- H 1= 988 мм
- d = 22 мм
- n = 12 мм
Материалы
| 1, 5 | Корпус, Крышка | сталь 20Л |
| 2 | Клин | сталь 20Л / 20Х13Л |
| 3 | Гайка | сталь 25 |
| 4 | Шптлька | сталь 35 |
| 6, 7 | Сальник, Маховик | сталь 20Л |
| 8 | Втулка ходовая | ЛС-40 |
| 9 | Шпиндель | 20Х13 |
| 10 | Набивка сальника | Терморасширенный графит |
| 11 | Прокладка | Паронит-ПМБ |
