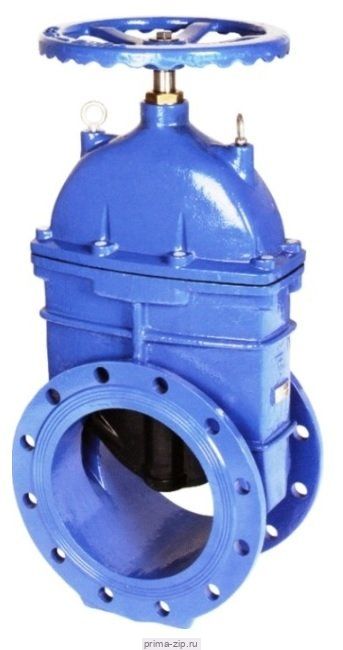

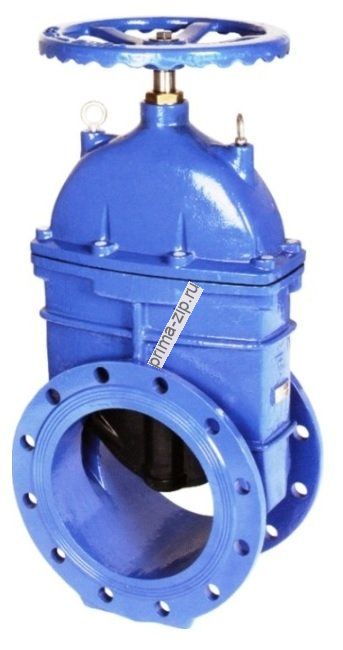

Задвижка шиберная 30лс670нж
Описание Задвижка шиберная 30лс670нж
DN 50—1200 ммPN 1,6—16,0 MPa
Применяются в качестве запорного устройства на трубопроводах по транспортировке нефти, нефтепродуктов
и других взрывопожароопасных и токсичных жидких сред.
Изготовление и поставка по ТУ 3741-005-96455923-2008.
Под заказ с учетом требований ОТТ-23.06.30-КТН-246-08, в т. ч. в районы с сейсмичностью до 10 баллов
по шкале MSK-64, с заводским антикоррозионным покрытием ОТТ-04.00-27.22.00-КТН-006-1-03.
Класс герметичности кранов — «А» по ГОСТ9544-2005.
Присоединение к трубопроводу — фланцевое (L), под приварку (L1), под приварку ОТТ (L2).
Краны изготавливаются различных модификаций: с ручным управлением и электроприводами, наземной
и подземной установки.
Таблица исполнений
| DN, мм (NPS) |
PN, MPa (CLASS) |
Таблица фигур | Вид установки | Тип привода |
Климатическое исполнение (температура рабочей среды) |
Материал корпуса |
|
50—1200 (2"—48") |
1,6—16,0 (150—900) |
30с70нж | надземный | ручной |
У1 (от —40 до +100°C) |
Ст 20 25Л ASTM A216-WCB |
| 30с70нж-01 | подземный | |||||
| 30с570нж | надземный | редуктор | ||||
| 30с570нж-01 | подземный | |||||
| 30с670нж | надземный | пневмопривод | ||||
| 30с670нж-01 | подземный | |||||
| 30с970нж | надземный | электропривод | ||||
| 30с970нж-01 | подземный | |||||
| 30лс70нж | надземный | ручной |
ХЛ1 (от –60 до +100°C) |
09Г2С 20ГЛ ASTM A352-LCC |
||
| 30лс70нж-01 | подземный | |||||
| 30лс570нж | надземный | редуктор | ||||
| 30лс570нж-01 | подземный | |||||
| 30лс670нж | надземный | пневмопривод | ||||
| 30лс670нж-01 | подземный | |||||
| 30лс970нж | надземный | электропривод | ||||
| 30лс970нж-01 | подземный | |||||
| 30нж70нж | надземный | ручной |
УХЛ1 (от —60 до +100°C) |
12Х18Н9Т 12X18Н12М2T |
||
| 30нж70нж-01 | подземный | |||||
| 30нж570нж | надземный | редуктор | ||||
| 30нж570нж-01 | подземный | |||||
| 30нж670нж | надземный | пневмопривод | ||||
| 30нж670нж-01 | подземный | |||||
| 30нж970нж | надземный | электропривод | ||||
| 30нж970нж-01 | подземный |
