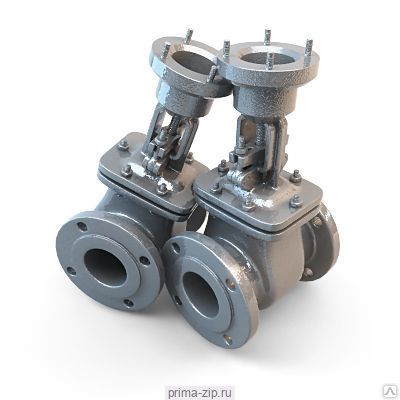

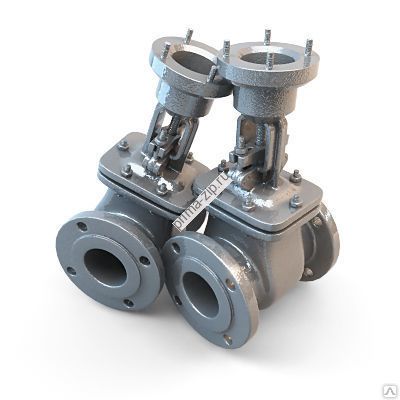

Задвижка клиновая с выдвижным шпинделем 30с941нж 100х16 ХЛ
Описание Задвижка клиновая с выдвижным шпинделем 30с941нж 100х16 ХЛ
|
реда: вода, пар при температуре до 300°С; жидкие и газообразные нефтепродукты, водогазонефтяные смеси при температуре до 425°С; попутный и природный газы при температуре от -40 до 200°С Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1, ряд 2) — исп. I; фланцевое с ответными фланцами — исп. II коническая передача — исп. III Материал корпуса: углеродистая и легированная сталь Герметичность затвора: по классу "А" ГОСТ 9544-93 Климатическое исполнение: У1 (от -40 до 40°С); ХЛ1 (от -60 до 40°С) по ГОСТ 15150-69 Привод: под электропривод; электропривод. |
 |
Клиновые задвижки фланцевого типа с выдвижным штоком (шпинделем) и электроприводом предназначены для автоматического управления подачей неагрессивной газообразной или жидкой среды в магистралях с рабочим давлением 16 кгс/см2 (16 МПа) в температурном диапазоне от -40 оС до 450 оС. Эксплуатация задвижек данного типа предусмотрена на трубопроводах с диаметром 50—700 мм.
Габаритные размеры и масса задвижки 30с941нж
| Чертеж 30с941нж | DN | Исп. | L | Масса | |
|---|---|---|---|---|---|
| под эл./пр. | эл./привод | ||||
 |
80
|
I
|
203
|
36
|
78
|
|
II
|
46
|
86
|
|||
|
100/80
|
I
|
229
|
40
|
80
|
|
|
II
|
52
|
93
|
|||
|
100
|
I
|
53
|
94
|
||
|
II
|
66
|
107
|
|||
|
150
|
I
|
267
|
99
|
149
|
|
|
II
|
121
|
176
|
|||
|
200
|
I
|
292
|
120
|
190
|
|
|
II
|
150
|
200
|
|||
|
200/150
|
I
|
|
120
|
190
|
|
|
II
|
150
|
200
|
|||
|
250
|
I
|
330
|
260
|
335
|
|
|
II
|
305
|
385
|
|||
|
300
|
I
|
356
|
409
|
555
|
|
|
II
|
471
|
617
|
|||
|
350/300
|
I
|
550
|
454
|
556
|
|
|
II
|
521
|
642
|
|||
|
400/300
|
I
|
600
|
563
|
556
|
|
|
II
|
845
|
761
|
|||
|
350
|
I
|
550
|
510
|
646
|
|
|
II
|
698
|
834
|
|||
|
400
|
I
|
500
|
720
|
944
|
|
|
II
|
810
|
1056
|
|||
Наличие электрического привода позволяет производить регулировку скорости подачи, перекрывать или открывать поток рабочей среды без привлечения персонала в автоматическом режиме.
Задвижки серии 30с941нж, 30нж941нж, изготавливаются из высокопрочных сплавов стали. Высокая стойкость материала к коррозии обеспечивает эффективное использование заглушек при обустройстве магистралей транспортировки различных жидкостей и газов в нефтеперерабатывающей промышленности, жилищно-коммунальных предприятиях, строительных организациях и т. д.
