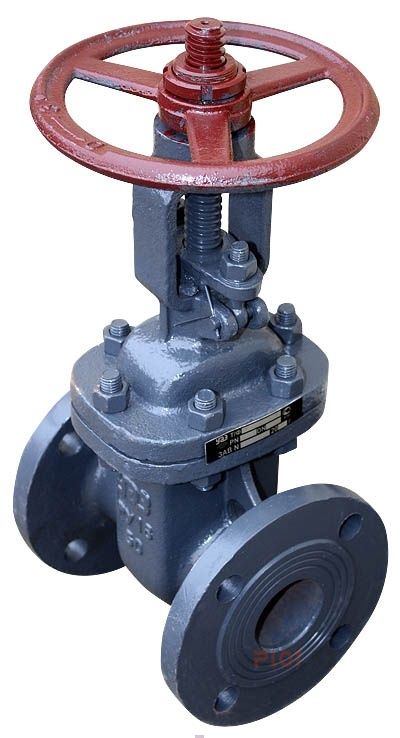

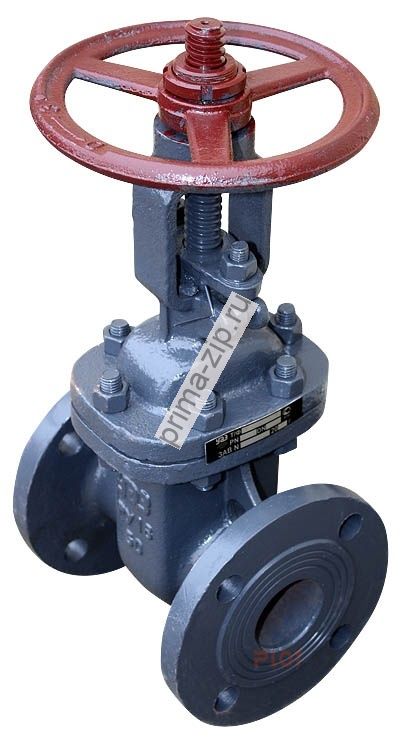

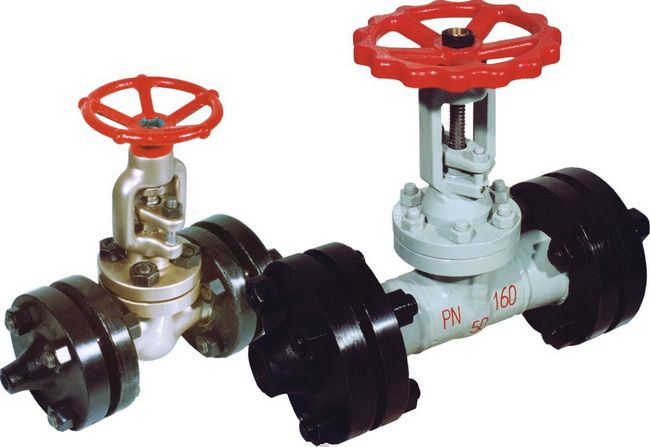

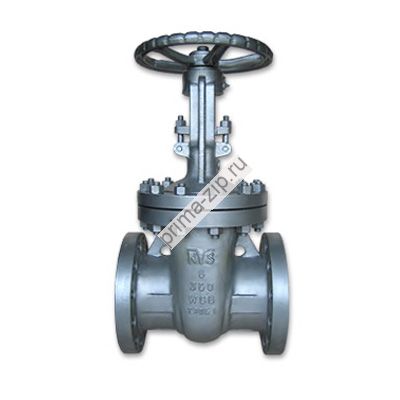

Задвижка клиновая ЗКЛ2, 30нж41нж, Ру16
Описание Задвижка клиновая ЗКЛ2, 30нж41нж, Ру16
Задвижка 30нж41нж технические характеристики
Направление подачи рабочей среды: любоеПрисоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80
Класс герметичности: "А" по ГОСТ 9544-93
Материал корпуса: 12Х18Н9ТЛ
Привод: маховик
Давление: Ру (PN) - 1,6 МПа (16 кг/см2)
Климатическое исполнение: УХЛ1
Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкиеТемпература рабочей среды: от минус 60 до плюс 565 градусов Цельсия
Минимальная температура окружающего воздуха: минус 60 градусов Цельсия
Материалы основных деталей задвижки 30нж41нж
- Корпус: 12Х18Н9ТЛ
- Крышка: 12Х18Н9ТЛ
- Клин (диски): 12Х18Н9ТЛ
- Шпиндель: 12Х18Н9Т
- Гайка шпинделя: латунь ЛС59—1
- Гайка: 12Х18Н9Т
- Шпилька, болт: 45Х14Н14В2М
- Болт откидной: 45Х14Н14В2М
- Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- Набивка сальника: ТРГ;
- Маховик: сталь 25Л;
- Наплавка на кольце в корпусе: 04Х19Н9С2
Чертеж-схема задвижки 30нж41нж
Габаритные размеры задвижки 30нж41нж
| Диаметр, мм | L, мм | D, мм | D1, мм | n | d, мм | H, мм | H1, мм | D0 | D0 пр. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 30нж41нж Ду 50 Ру 16 | 180 | 160 | 125 | 4 | 18 | 291 | 349 | 160 | - | 17 |
| 30нж41нж Ду 80 Ру 16 | 210 | 195 | 160 | 4 | 18 | 336 | 336 | 160 | - | 29 |
| 30нж41нж Ду 100 Ру 16 | 230 | 215 | 180 | 8 | 18 | 385 | 485 | 210 | - | 39 |
| 30нж41нж Ду 125 Ру 16 | 255 | 245 | 210 | 8 | 18 | 470 | 600 | 210 | - | 61 |
| 30нж41нж Ду 150 Ру 16 | 280 | 280 | 240 | 8 | 22 | 558 | 709 | 320 | - | 83 |
| 30нж41нж Ду 200 Ру 16 | 330 | 335 | 295 | 12 | 22 | 685 | 892 | 320 | - | 124 |
| 30нж41нж Ду 250 Ру 16 | 450 | 405 | 355 | 12 | 26 | 854 | 1110 | 400 | - | 242 |
| 30нж41нж Ду 300 Ру 16 | 500 | 460 | 410 | 12 | 26 | 998 | 1307 | 460 | - | 315 |
| 30нж41нж Ду 350 Ру 16 | 550 | 520 | 470 | 16 | 26 | 1220 | 1570 | 460 | - | 465 |
| 30нж41нж Ду 400 Ру 16 | 600 | 580 | 525 | 16 | 30 | 1440 | 1850 | 502 | - | 640 |
Комплектность задвижки 30нж41нж:
- Задвижка в сборе – 1 штука;
- Паспорт на задвижку – 1 штука на одно изделие;
- Сертификат соответствия на задвижку – 1 штука на партию изделий;
- Разрешение на применение задвижки – 1 штука на партию изделий;
- Руководство по эксплуатации – 2 штуки на партию изделий;
В комплектацию задвижки (по желанию заказчика) может использоваться КОФ - комплект ответных фланцев и крепеж (прокладки, шпильки, гайки). Вид комплектации задвижки определяет заказчик.
