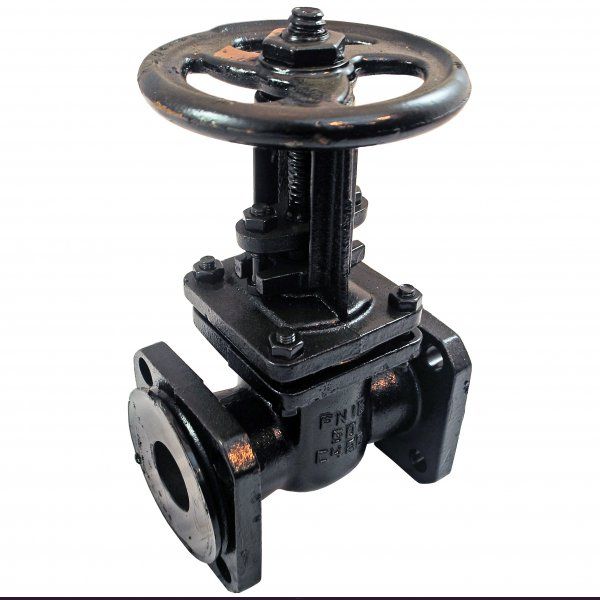

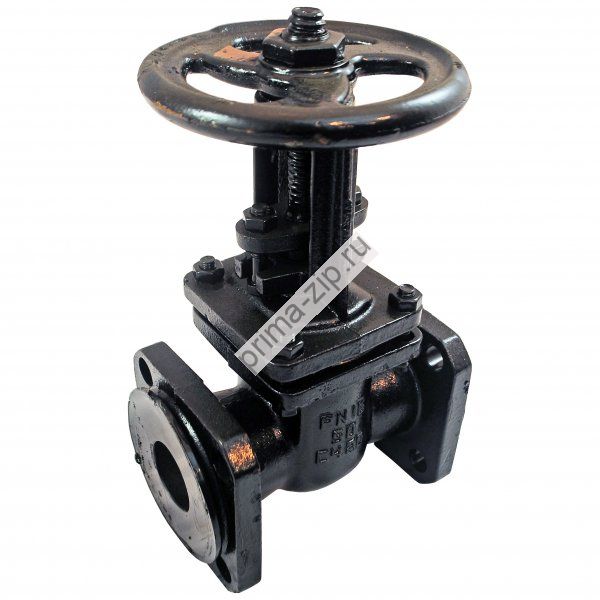

Задвижка чугунная 30ч6бр Ду100 Ру10
Описание Задвижка чугунная 30ч6бр Ду100 Ру10
асчетная рабочая среда задвижки 30ч6бр - вода. Для изготовления корпуса используется чугун. Температурный диапазон: до +225 C0. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).
Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.
Технические характеристики и параметры задвижки 30ч6бр Ду100 Ру10
 |
|
Габаритные размеры и масса задвижки 30ч6бр Ду100 Ру10
| Наименование параметра | Значение, мм |
| Длина (L) | 450 |
| Высота (H) | 1090 |
| Масса (кг) | 39 |
Строительная длина (L) - длина участка трубы, который задвижка 30ч6бр Ду100 Ру10 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
