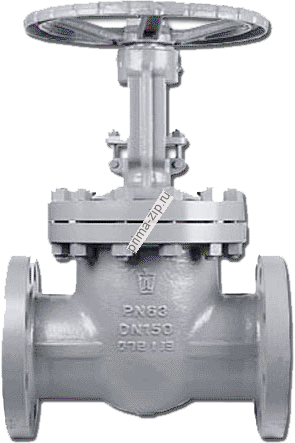

Задвижка ЗКЛ2-63-ХЛ1 Ду 50
Описание Задвижка ЗКЛ2-63-ХЛ1 Ду 50
Задвижки, предназначенные для газообразных, взрывопожароопасных и токсичных сред, после гидроиспытаний дополнительно испытываются воздухом. При заказе таких задвижек необходимо делать пометку "газ".
ОСНОВНЫЕ РАЗМЕРЫ, мм
| DN | L | D | D1 | D2 | H | H1 | h | b | d | n | D0 | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 200 | 400 | 360 | 310 | 278 | 860 | 1082 | 3 | 31 | 26 | 12 | 400 | 220 |
МАТЕРИАЛЬНОЕ ИСПОЛНЕНИЕ
| N по чертежу |
Наименование детали | 30лс15нж1 Ду 200 Ру 25 ХЛ1 |
|---|---|---|
| 1 | Корпус | Сталь 20ХНЗЛ, 20ГЛ |
| 2 | Крышка | Сталь 09Г2С, 20ХНЗЛ, 20ГЛ |
| 3 | Клин | Сталь 20Х13, Сталь 09Г2С с наплавкой |
| 4 | Шпиндель | Сталь 14Х17Н2, 20Х13 |
| 5 | Гайка | Сталь 35Х, 20ХНЗА |
| 6 | Шпилька | Сталь 35Х, 40Х, 20ХНЗА |
| 7 | Набивка сальника | АГИ, ТРГ |
| 8 | Маховик | Сталь 20ГЛ |
| 9 | Подшипник | Шариковый упорный |
| Наплавка на кольце в корпусе | тип 20Х13 | |
| Наплавка на клине | тип 20Х13 |
ПОКАЗАТЕЛИ НАЗНАЧЕНИЯ
| Рабочие среды | Температура рабочей среды | Условия эксплуатации ГОСТ 15150-69 климатическое исполнение) |
Минимальная температура окружающего воздуха |
|---|---|---|---|
| Вода, воздух пар, аммиак (при заказе указывать как дополнительное требование), природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды, скорость коррозии стали 20ХНЗЛ, 20ГЛ в которых не более 0,1 мм/год | от -60°С до +425°С |
ХЛ1 | -60°С |
