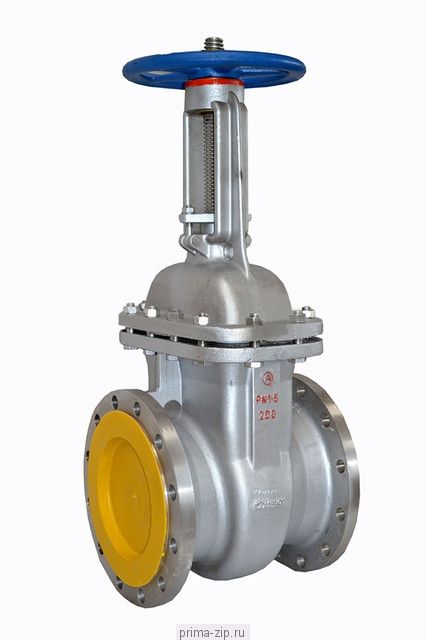

Задвижка 30с41нж
Описание Задвижка 30с41нж
- Задвижка 30с41нж предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, жидких неагрессивных нефтепродуктов, жидких и газообразных сред, по отношению к которым материалы, применяемые в задвижках, коррозионностойкие.
- Рабочая температура окружающего воздуха для задвижек климатического исполнения 1 – не ниже минус 40 °C.
- Разработана для эксплуатации при давлении рабочей среды 1,6 МПа
- Модельный ряд представлен диаметрами от 100 до 1200 мм
- Гарантийный срок - 2 года
- Установленный средний срок службы – не менее 5 лет
- В нашей компании продукция всегда в наличии, так как мы контролируем складской запас и вовремя пополняем кол-во продукции.
← Наза Задвижка 30с41Среда - нефть и нефтепродукты, природный и попутный газы, жидкие и газообразные неагрессивные среды, при температуре до +425 СПрисоединение к трубопроводу - фланцые с присоединительными размерами по ГОСТ 12815-80; под приваркМатериал корпуса - углеродная стальМатериал уплотнения – нержавеющая стальГерметичность затвора - по классу "А" ГОСТ 9544-93
Привод - ручной (маховик)
Производитель – Россия, СНГ
| DN | ИСП. | L - стр.длина | Масса фланц. | масса под прив. |
| 100 | 1/3 | 300 | 48/47 | - |
| 150 | 1/3 | 350 | 107/103 | - |
| 200 | 1/3 | 460 | 155/153 | - |
| 250 | 1/3 | 530 | 206/200 | 170/164 |
| 300 | 1/3 | 700 | 626/568 | 590/532 |
| 400 | 2/3 | 800 | 1198/1123 | 1136/1061 |
| 500 | 2/3 | 1050 | 1619/1544 | 1399/1324 |
| 700 | 2/3 | 1300 | 248/2400 | 2315/2265 |
| 800 | 3 | 1500/1620 | 3730/- | -/3550 |
| 1000 | 3 | 1850 | 5700 | 5300 |
| 1200 | 3 | 2100 | 7700 | 7200 |
Компания «Аглант», специализирующаяся на поставках трубопроводной арматуры и сопутствующих изделий, предлагает Вам приобрести среди всего прочего ассортимента один из универсальных и проверенных временем типов данной продукции задвижка 30с41нж, с бесплатной доставкой со склада в г. Москва!
Характеристики и общие технические данные предлагаемой продукции.
Данная модель, ее корпусные детали, как следует из ее названия, производятся из углеродистой марки стали 35Л по ГОСТ 977–88 в климатическом исполнении I согласно ГОСТ 15150–69, а ее шпиндель - из стали 20X13 ГОСТ 5632–72 и с фланцевым типом присоединения. Сам корпус произведен литым образом, то есть цельным и неразборным, тем не менее эта модель относится к классу ремонтируемых, с продолжительным сроком эксплуатации. Детали корпуса и механизмов взаимозаменяемые, все кроме клина.
Применяется она в качестве запирающего органа (или узла) на трубопроводах и магистралях, транспортирующих технические сферы воды, пара, масел, нефти, нефтепродуктов, неагрессивных к материалам задвижек 30с41нж.
Рабочее давление при эксплуатации этих механизмов допускается от 0,8 МПа до 4 МПа, при температурных значениях окружающей среды, охватывающих от 0 °C до 425 °C. Запрещается использование этого механизма в качестве дросселирующего (регулирующего) элемента, то есть рабочее положение клина должно быть либо полностью открыто, либо закрыто. Температура окружающей среды при эксплуатации не должна быть ниже показателя в – 40 °C, климатическое исполнение согласно У1. Габариты и размеры согласно ГОСТ 3706–83. Управление ручное, при помощи маховика, установленного на шпиндель из стали марки 20Х13 по ГОСТ 5632. Класс герметичности соответствует классу «А» и регламентируется установленными нормативами ГОСТ 12.2.063-91, ГОСТ 5762-74, и ГОСТ 9544-93.
Отдельно стоит упомянуть конструктивные особенности самого запорного клина, которые могут варьироваться в зависимости от условий и назначений - в том числе клин может быть жестким (недостатком которого является опасность заклинивания в силу перемен температур), двухдисковым (улучшенной модификацией жесткого, снижающей возможность заклинивания, и обладающим большей герметичностью, а также требующий меньшее усилие для его закрытия, при его сравнительно более сложной конструкции) и упругим (улучшенный вариант предыдущего, только диски в данном случае скреплены эластичным и упругим элементом).
Надежность данных изделий определяется такими показателями, как срок службы, гарантированный не менее 5 лет, ресурс циклов не менее 2000 и рабочих часов от 80 000.
Область применения.
Вода, пар, масла, нефть, жидкие неагрессивные нефтепродукты и жидкие и газообразные среды, (масла, нефть, температурой не более 230°C).
