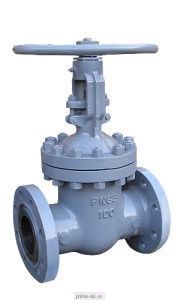

Задвижка 30с76нж ЗКЛ2-63 сталь Ду 50 Ру63
Описание Задвижка 30с76нж ЗКЛ2-63 сталь Ду 50 Ру63
- Применение: Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты.
- Рабочее давление: 63 бар.
- Температура рабочей среды: от -40 до + 425 °С
- Температура окр. среды: от -40 до + 40 °С
- Климатическое исполнение: У1.
- Класс герметичности: "А" по ГОСТ 54808-2011.
- Материал уплотнения в затворе: "металл по металлу" (нж).
- Производство: Россия.
- Вес:
- штурвал=30,0 кг.
- привод=32,0 кг.
Размеры:
- D1=102 мм
- D2=175 мм
- D3=135 мм
- L=250 мм (строительная длина)
- n=8
- d=22 мм
- H - штурвал=440 мм
- H - привод=790 мм
Материалы
| 1 | Корпус, Клин | Сталь 25Л |
| 2 | Шпиндель | 20Х13 |
| 3 | Прокладка | ТРГ |
| 4 | Крышка, Маховик | 25Л |
| 5 | Гайка | Ст25 |
| 6 | Сальниковое уплотнение | ТРГ |
| 7 | Ось, Болт, Шпилька | Ст35 |
| 8 | Втулка сальника | Ст20 |
| 9 | Гайка ходовая | ЛС59-1 |
| 10 | Гайка шлицевая | Ст35 |
