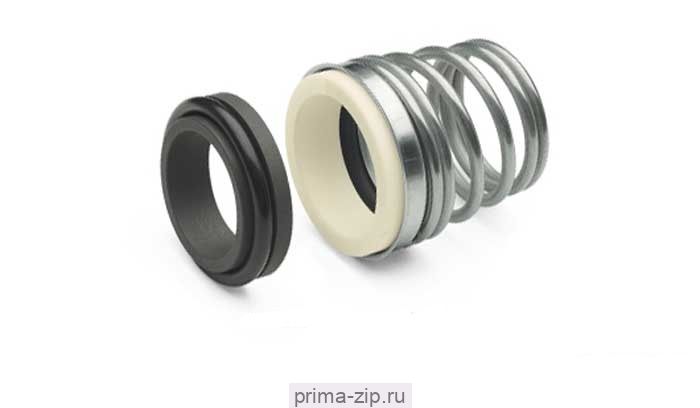

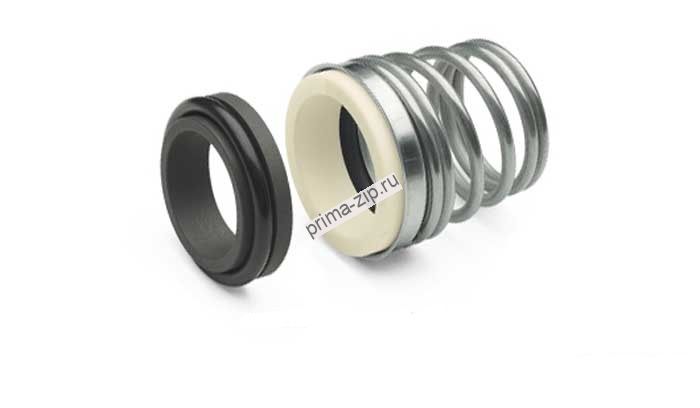

Торцевое уплотнение насоса Pedrollo CP 200-ST6

 BT-FN, AESSEAL T04, KROMA NS-1, ROTEN 3, BS155, SNFN)
  одинарное уплотнение с конической пружиной для широкого спектра применения, применяется в насосах чистой воды, пищевой промышленности. Вращающееся кольцо герметизировано в корпусе вспомогательным кольцом круглого сечения

d1 = 10...40 мм
P = 0...14 бар
T= -50 ... 220 C

  1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
  2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама)
  3-вторичные уплотнения (NBR, EPDM, VITON)
  4-пружина (сталь AISI 304, 316)
  5-обойма (сталь AISI 304, 316)



Наименование	d1	d3	d6	d7	L3	L4
Уплотнение торцевое 155-18	18	33	24,5	30,9	24	8

Торцевое уплотнение насоса Pedrollo CP 200-ST6
