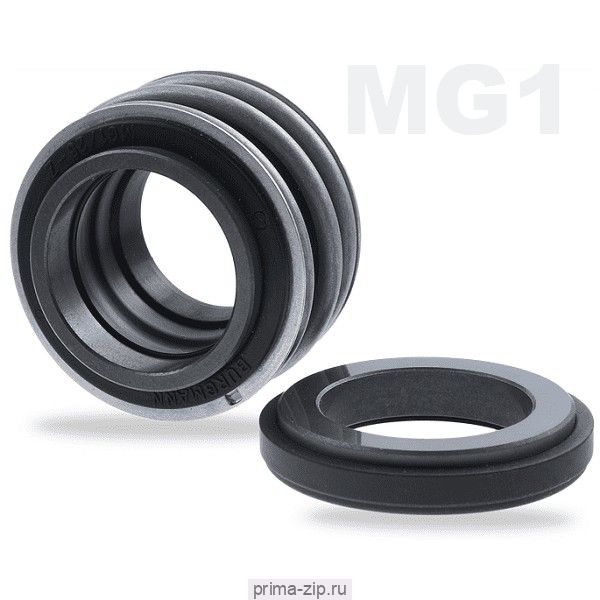

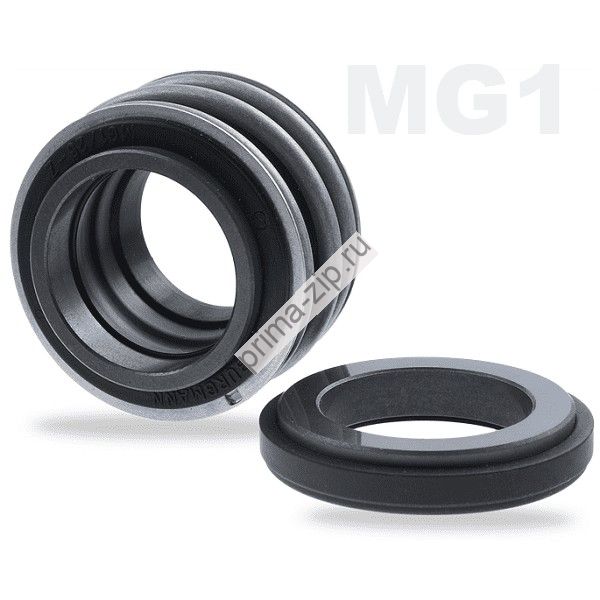

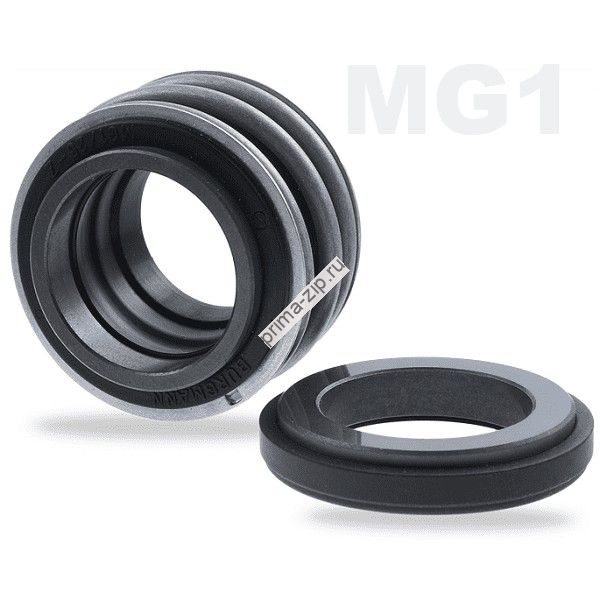

Торцевое уплотнение TBMG1-30_SIC/SIC/VITON/SS316Т
Описание Торцевое уплотнение TBMG1-30_SIC/SIC/VITON/SS316Т
Торцевое уплотнение TBMG1-30_SIC/SIC/VITON/SS316Т
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо карбид кремния
2-неподвижное кольцо карбид кремния
3-сильфон VITON
4-пружина (сталь 316)
5-обойма (сталь AISI 304, 316)
3-сильфон VITON
4-пружина (сталь 316)
5-обойма (сталь AISI 304, 316)
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 35.2* | 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
