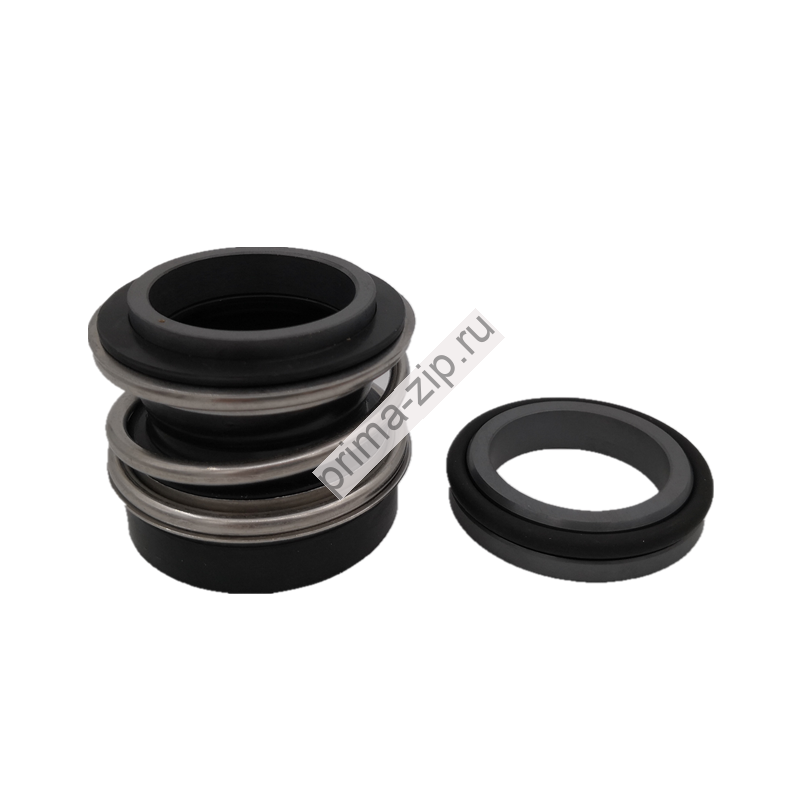

Торцевое уплотнение MG12/30 G6 Q1Q1EGG
Описание Торцевое уплотнение MG12/30 G6 Q1Q1EGG
Диаметр вала: 30 мм.
Длина:: MG12 - Стандартная
Тип седла: G6
Материал сильфона: Этиленпропиленовая (EPDM) – вода, слабоагрессивные жидкости, -20…+150°C
Пара трения: Карбид кремния по карбиду кремния – Q1Q1
Пара трения: Карбид кремния по карбиду кремния
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-12 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-12 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L23 | L4 | d12 | L14 |
| Уплотнение торцевое MG12-10 | 10 | 22.5 | 21.0 | 25.9 | 6.6 | 19.2 | 6.6 |
| Уплотнение торцевое MG12-12 | 12 | 25.0 | 23.0 | 25.9 | 6.6 | 21.6 | 5.6 |
| Уплотнение торцевое MG12-14 | 14 | 28.5 | 25.0 | 28.4 | 6.6 | 24.6 | 5.6 |
| Уплотнение торцевое MG12-15 | 15 | 28.5 | 27.0 | 28.4 | 6.6 | 24.6 | 6.6 |
| Уплотнение торцевое MG12-16 | 16 | 28.5 | 27.0 | 28.4 | 6.6 | 28.0 | 7.5 |
| Уплотнение торцевое MG12-18 | 18 | 32.0 | 33.0 | 30.0 | 7.5 | 30.0 | 8.0 |
| Уплотнение торцевое MG12-20 | 20 | 37.0 | 35.0 | 30.0 | 7.5 | 35.0 | 7.5 |
| Уплотнение торцевое MG12-22 | 22 | 37.0 | 37.0 | 30.0 | 7.5 | 35.0 | 7.5 |
| Уплотнение торцевое MG12-24 | 24 | 42.5 | 39.0 | 32.5 | 7.5 | 38.0 | 7.5 |
| Уплотнение торцевое MG12-25 | 25 | 42.5 | 40.0 | 32.5 | 7.5 | 38.0 | 7.5 |
| Уплотнение торцевое MG12-28 | 28 | 49.0 | 43.0 | 35.0 | 7.5 | 42.0 | 9.0 |
| Уплотнение торцевое MG12-30 | 30 | 49.0 | 45.0 | 35.0 | 7.5 | 45.0 | 10.5 |
| Уплотнение торцевое MG12-32 | 32 | 53.5 | 48.0 | 35.0 | 7.5 | 48.0 | 10.5 |
| Уплотнение торцевое MG12-33 | 33 | 53.5 | 48.0 | 35.0 | 7.5 | 50.0 | 11.0 |
| Уплотнение торцевое MG12-35 | 35 | 57.0 | 50.0 | 35.0 | 7.5 | 52.0 | 11.0 |
| Уплотнение торцевое MG12-38 | 38 | 59.0 | 56.0 | 36.0 | 9.0 | 55.0 | 10.3 |
| Уплотнение торцевое MG12-40 | 40 | 62.0 | 58.0 | 36.0 | 9.0 | 58.0 | 10.8 |
| Уплотнение торцевое MG12-42 | 42 | 65.5 | 61.0 | 36.0 | 9.0 | 62.0 | 12.0 |
| Уплотнение торцевое MG12-43 | 43 | 65.5 | 61.0 | 36.0 | 9.0 | 62.0 | 12.0 |
| Уплотнение торцевое MG12-45 | 45 | 68.0 | 63.0 | 36.0 | 9.0 | 64.0 | 11.6 |
| Уплотнение торцевое MG12-48 | 48 | 70.5 | 66.0 | 36.0 | 9.0 | 68.4 | 11.6 |
| Уплотнение торцевое MG12-50 | 50 | 74.0 | 70.0 | 38.0 | 9.5 | 69.3 | 11.6 |
| Уплотнение торцевое MG12-53 | 53 | 78.5 | 73.0 | 36.0 | 11.0 | 72.3 | 12.3 |
| Уплотнение торцевое MG12-55 | 55 | 81.0 | 75.0 | 36.5 | 11.0 | 75.4 | 13.3 |
| Уплотнение торцевое MG12-58 | 58 | 85.5 | 78.0 | 41.5 | 11.0 | 78.4 | 13.3 |
| Уплотнение торцевое MG12-60 | 60 | 88.5 | 80.0 | 41.5 | 11.0 | 80.4 | 13.3 |
| Уплотнение торцевое MG12-65 | 65 | 93.5 | 85.0 | 41.5 | 11.0 | 85.4 | 13.0 |
| Уплотнение торцевое MG12-68 | 68 | 96.5 | 90.0 | 41.2 | 11.3 | 91.5 | 13.7 |
| Уплотнение торцевое MG12-70 | 70 | 99.5 | 92.0 | 48.7 | 11.3 | 92.0 | 13.0 |
| Уплотнение торцевое MG12-75 | 75 | 107.0 | 97.0 | 48.7 | 11.3 | 99.0 | 14.0 |
| Уплотнение торцевое MG12-80 | 80 | 112.0 | 105.0 | 48.0 | 12.0 | 104.0 | 15.0 |
| Уплотнение торцевое MG12-85 | 85 | 120.0 | 110.0 | 46.0 | 14.0 | 109.0 | 14.8 |
| Уплотнение торцевое MG12-90 | 90 | 127.0 | 115.0 | 51.0 | 14.0 | 114.0 | 14.8 |
| Уплотнение торцевое MG12-95 | 95 | 132.0 | 120.0 | 51.0 | 14.0 | 120.3 | 15.8 |
| Уплотнение торцевое MG12-100 | 100.0 | 137.0 | 125.0 | 51.0 | 14.0 | 123.3 | 15.8 |
