Торцевое уплотнение MG1/24-z

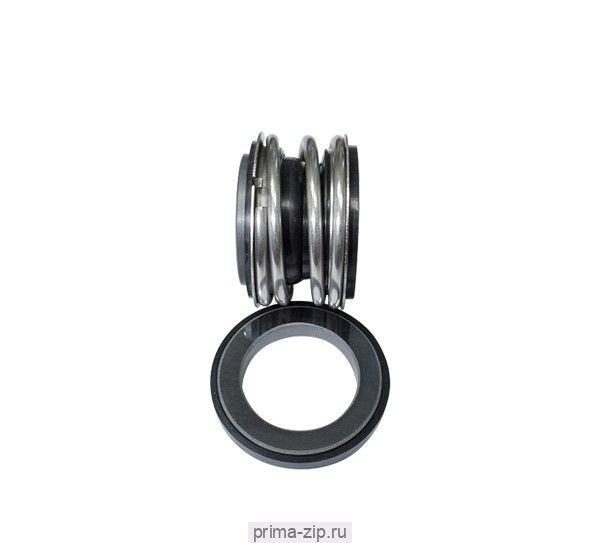

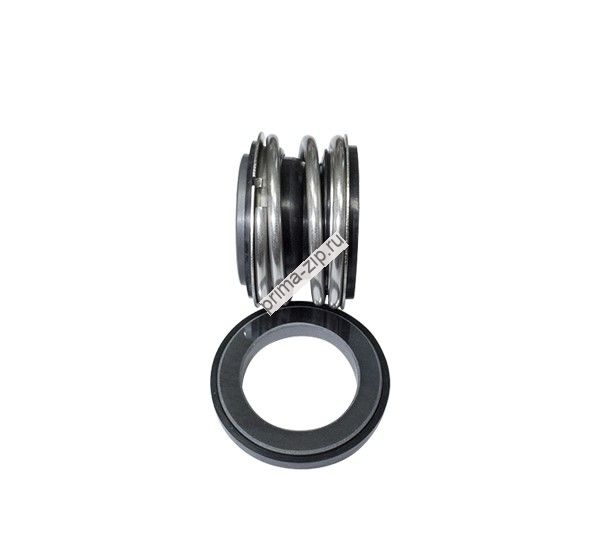

Описание Торцевое уплотнение MG1/24-z
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-1 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-24 | 24 | 42.5 | 39.0 | 22.5 | 7.5 | 38.0 | 7.5 |
