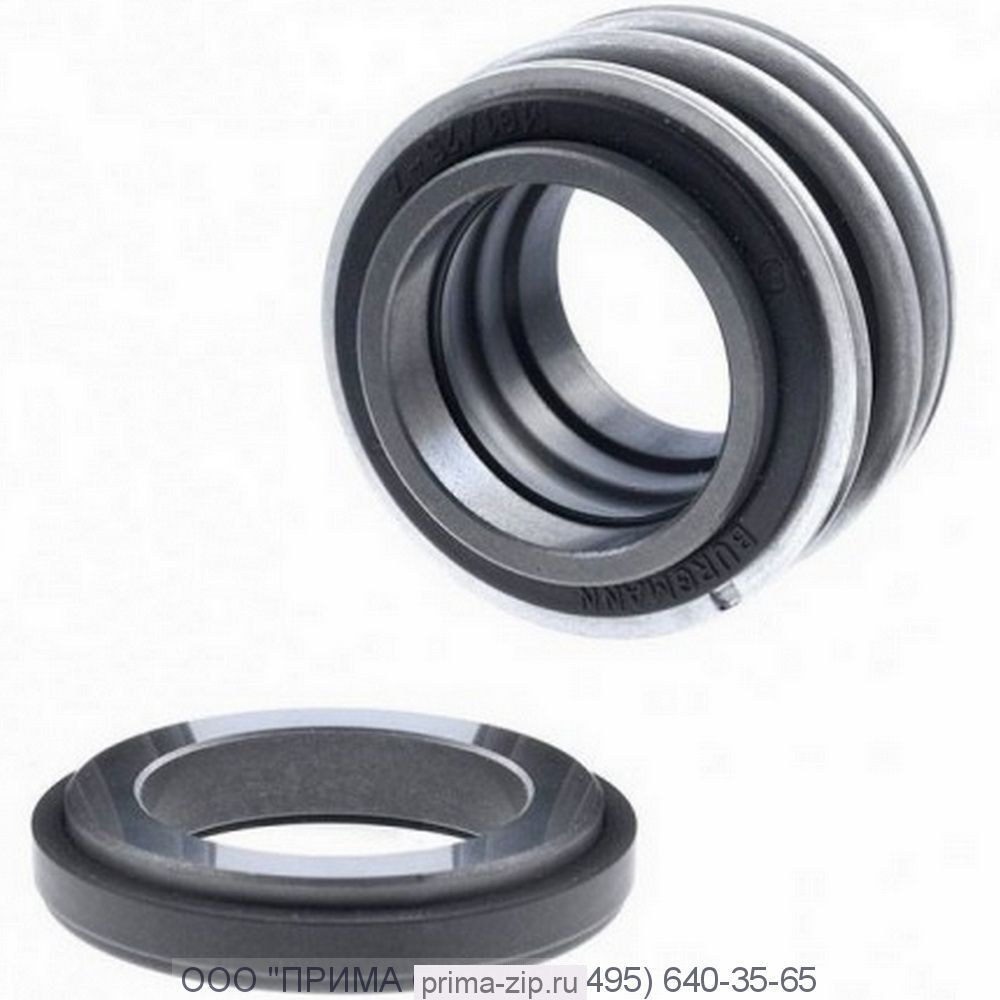

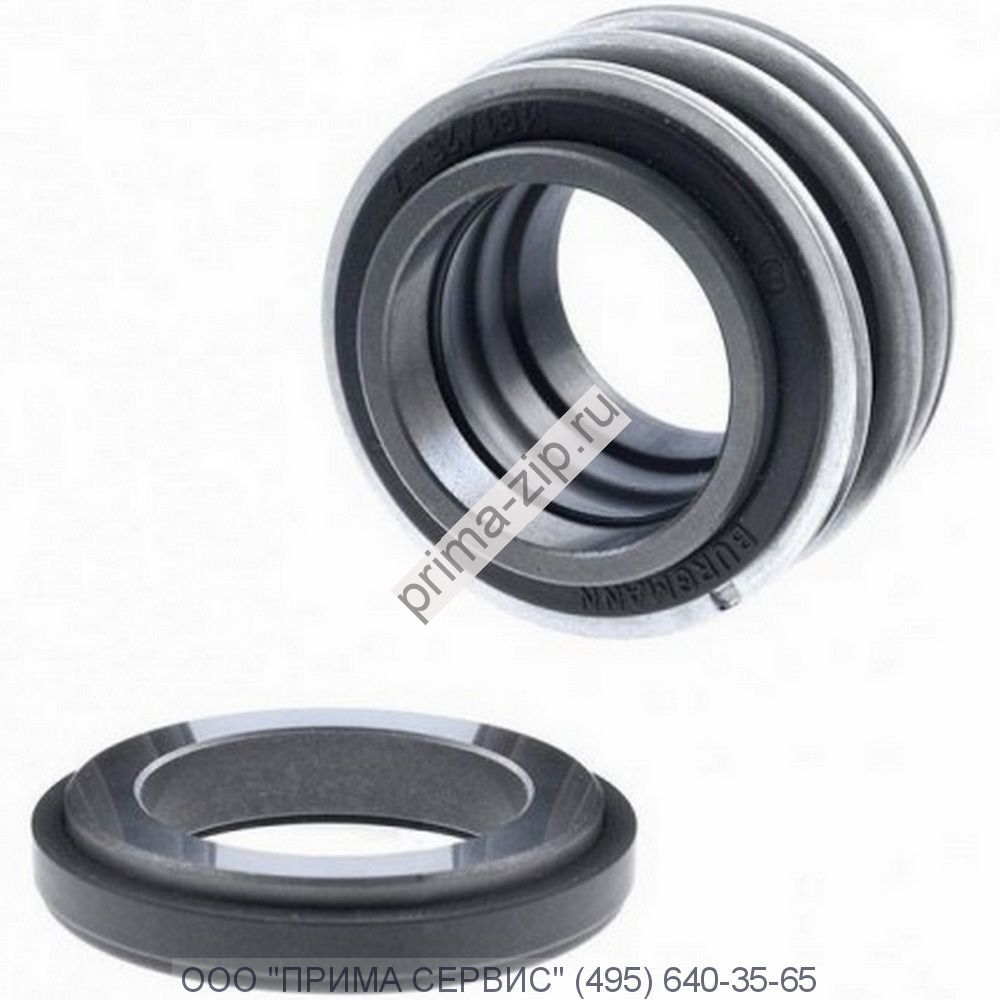

Торцевое уплотнение MG 1/48-G60 AQ1VGG
Описание Торцевое уплотнение MG 1/48-G60 AQ1VGG
Торцевое уплотнение MG 1/48-G60 AQ1VGG /CAR/SIC/VITON
Уплотнение торцевое MG1 ( аналоги BURGMANN MG-1, AESSEAL B02, KROMA NM-1, ROTEN L3, SNMG-1, BSMG-1)
Одинарное сильфоное торцевое уплотнение MG1 для гладких валов с вращающимся подпружиненным узлом, произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
Уплотнение торцевое MG1 ( аналоги BURGMANN MG-1, AESSEAL B02, KROMA NM-1, ROTEN L3, SNMG-1, BSMG-1)
Одинарное сильфоное торцевое уплотнение MG1 для гладких валов с вращающимся подпружиненным узлом, произвольным направлением вращения
Торцовые уплотнения серии MG - это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации :
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
| Наименование | d1 | d3 | d7 | L3 | L4 | d12 | L14 |
| Уплотнение торцевое MG1-48 | 48 | 70.5 | 66.0 | 30.5 | 9.0 | 68.4 | 11.6 |
Торцевое уплотнение MG 1/48-G60 AQ1VGG
