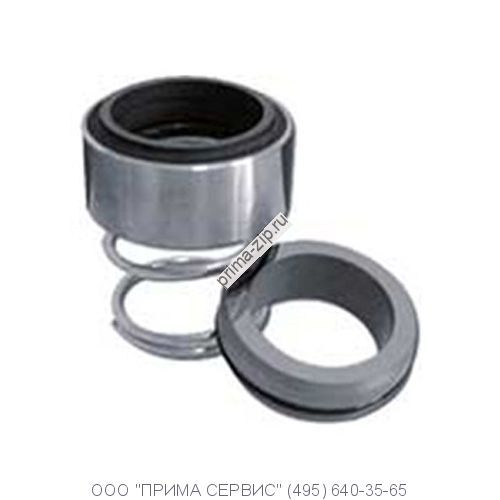

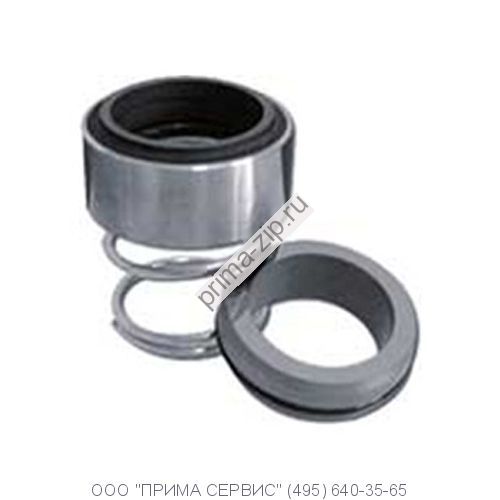

Торцевое уплотнение M-M3N/43 EBPGG

Сильфонное торцевое уплотнение M-M3N/43 EBPGG  Диапазон температур: -30 до +220 °C Диапазон давлений: до 1.2 МПа Линейная скорость: до 20 м/с Жидкости: ГСМ,  вода, масло, слабые кислоты,спирты.

Пример запроса: "торцевое уплотнение M3N 12 /G6 AQ1VGG", где G6 - тип неподвижного кольца, AQ1VGG - материалы пар трения, металлические части, эластомеры, 12 мм - диаметр вала.



Материал вращающегося кольца:  карбид кремния (SIC)
Материал стационарного кольца: карбид кремния (SIC)
Материал вторичного уплотнения:   VITON ;


Давление	Скорость	Температура	Среда
До 1.2	до 20 м/с	от -30 до +220 °C	ГСМ, Вода, масло, слабые кислоты, спирты, слабо -агрессивные жидкости и др.

Модель	d1	d3	BT			G4			G9				G6
			d2	L1	L2	d2	L1	L2	d2	d8	L1	L2	d2	L1	L2
M3N-8	8	18	17,1	20,5	5,5	19,2	18,9	7
M3N-10	10	19	18,1	20,5	5,5	19,2	22,1	6,6	21	3	25,5	10	21	22,1	6,6
M3N-11	11	20	20,6	23,5	5,5
M3N-12	12	21	20,6	23,5	5,5	21,6	21,1	5,6	23	3	26	10	23	22,6	6,6
M3N-13	13	22	23,1	28	6
M3N-14	14	23	23,1	28	6	24,6	21,1	5,6	25	3	26,5	10	25	23,1	6,6
M3N-15	15	24	26,9	29	7	24,6	24,1	6,6
M3N-16	16	26	26,9	30	7	28	25	7,5	27	3	28	10	27	24,6	6,6
M3N-17	17	26	26,9	30	7
M3N-18	18	29	30,9	32	8	30	26,5	8	33	3	31	11,5	33	27	7,5
M3N-19	19	31	30,9	33	8	35	27,5	7,5
M3N-20	20	31	30,9	33	8	35	27,5	7,5	35	3	33,5	11,5	35	29,5	7,5
M3N-22	22	33	35,4	33	8	35	29	7,5	37	3	33	11,5	37	29	7,5
M3N-23	23	36	35,4	35	8
M3N-24	24	35	35,4	35	8	38	30,5	7,5	39	3	35	11,5	39	31	7,5
M3N-25	25	36	38,2	35,5	8,5	38	32	7,5	40	3	38	11,5	40	34	7,5
M3N-26	26	39	38,2	35,5	8,5	40	32,5	8
M3N-28	28	40	43,3	38	9	42	33,5	9	43	3	38	11,5	43	34	7,5
M3N-30	30	43	43,3	39	9	45	35	10,5	45	3	38	11,5	45	34	7,5
M3N-32	32	46	43,3	39	9	48	38,5	10,5	48	3	40	11,5	48	36	7,5
M3N-33	33	47	53,5	50,5	11,5
M3N-34	34	48	53,5	50,5	11,5
M3N-35	35	49	53,5	50,5	11,5	52	39	11	50	3	40	11,5	50	36	7,5
M3N-36	36	50	53,5	50,5	11,5
M3N-38	38	53	60,5	50,5	11,5	55	41,3	10,3	56	4	47,5	14	56	42,5	9
M3N-40	40	56	60,5	50,5	11,5	58	44,8	10,8	58	4	50	14	58	45	9
M3N-42	42	59	60,5	50,5	11,5	62	47	12
M3N-43	43	59	60,5	52,5	11,5	62	47	12	61	4	52,5	14	61	47,5	9
M3N-44	44	60	65,5	52,5	11,5
M3N-45	45	61	65,5	52,5	11,5	64	48,1	11,6	63	4	53,5	14	63	48,5	9
M3N-48	48	64	65,5	52,5	11,5	68,4	53,6	11,6	66	4	60	14	66	55	9
M3N-50	50	66	72,5	56,5	11,5	69,3	54,6	11,6	70	4	60	15	70	54,5	9,5
M3N-53	53	69							73	4	62	15	73	58	11
M3N-55	55	71	72,5	58,5	11,5	75,4	60,3	13,3	75	4	64	15	75	60	11
M3N-58	58	76				78,4	63,3	13,3	78	4	70	15	78	66	11
M3N-60	60	78	79,3	60,5	11,5	80,4	64,3	13,3	80	4	70	15	80	66	11
M3N-63	63	83							83	4	70	15	83	66	11
M3N-65	65	84	84,5	62,5	11,5	85,4	65	13	85	4	70	15	85	66	11
M3N-68	68	88				91,5	66,7	13,7	90	4	73	18	90	66,3	11,3
M3N-70	70	90	89,5	62,5	11,5	92	67	13	92	4	75	18	92	68,3	11,3
M3N-75	75	98	94,5	68,5	11,5	99	69	14	97	4	80	18	97	73,3	11,3
M3N-80	80	100	99,5	70,5	11,5	104	73	15	105	4	80	18,2	105	73,8	12
