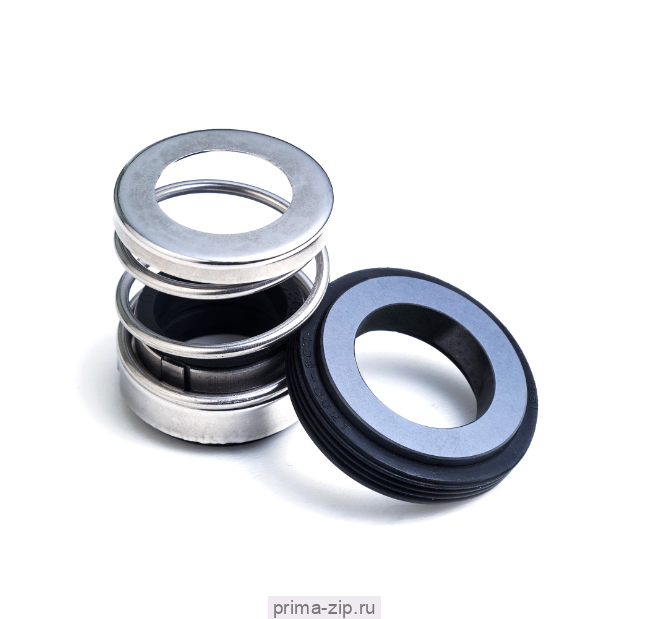

Торцевое уплотнение John Crane T2-7/8''
Описание Торцевое уплотнение John Crane T2-7/8''
| Применяется в насосах: KSB, Wilo, Lowara, Inoxpa, Calpeda, Grundfos, Sigma, Kolmeks, Smedegaard, Ebara, Hydro-vacuum | |
Технические характеристики
Температура от -20 °С до +205°С
Давление до 16 бар
Скорость вращения до 25 м/с
Материал исполнения
Вращающаяся часть: Графит/ Карбид кремния/ Карбид волфрама
Неподвижное кольцо (контркольцо): Керамика/ Карбид кремния/ Карбид вольфрама
Резина: NBR/ EPDM/ Viton
Пружина и металлические части: AISI304/ AISI316
| Наименование | Диаметр вала d1 | d3 | d2 | L1 | L2 |
| T2-16 | 16 | 34 | 30 | 25.2 | 8 |
| T2-18 | 18 | 36.8 | 32 | 25.2 | 8 |
| T2-20 | 20 | 38.8 | 34 | 25.2 | 8 |
| T2-22 | 22 | 41.5 | 36 | 25.2 | 8 |
| T2-25 | 25 | 44.8 | 39 | 26.2 | 8 |
| T2-28 | 28 | 48.5 | 43 | 26.2 | 8 |
| T2-30 | 30 | 52 | 48 | 26.2 | 8 |
| T2-35 | 35 | 57 | 53 | 30.2 | 10 |
| T2-40 | 40 | 67 | 58 | 34.2 | 10 |
| T2-45 | 45 | 73 | 63 | 36.2 | 10 |
| T2-50 | 50 | 79 | 68 | 41.2 | 10 |
| T2-55 | 55 | 84 | 73 | 41.2 | 12 |
| T2-60 | 60 | 90 | 79 | 41.2 | 12 |
| T2-65 | 65 | 98.5 | 86 | 49.2 | 12 |
| T2-70 | 70 | 103.5 | 91 | 52.2 | 12 |
| T2-75 | 75 | 110.5 | 96 | 52.2 | 12 |
| T2-80 | 80 | 120 | 105 | 56.2 | 14 |
| T2-85 | 85 | 125 | 110 | 56.2 | 14 |
| T2-90 | 90 | 132 | 115 | 56.2 | 14 |
| T2-95 | 95 | 137 | 120 | 56.2 | 14 |
| T2-100 | 100 | 144 | 125 | 62.2 | 14 |
| T2-110 | 110 | 157 | 135 | 62.2 | 16 |
| T2-120 | 120 | 169.5 | 145 | 72.2 | 16 |
| Наименование | Диаметр вала d1 | d3 | d2 | L1 | L2 |
| T2-5/8'' | 15.87 | 34 | 30.95 | 25.2 | 10.3 |
| Т2-3/4'' | 19.05 | 38.8 | 34.15 | 25.2 | 10.3 |
| T2-7/8'' | 22.22 | 41.5 | 37.3 | 25.2 | 10.3 |
| T2-1'' | 25.4 | 44.8 | 40.5 | 25.2 | 10.3 |
| T2-1 1/8'' | 28.57 | 48.5 | 47.65 | 33.2 | 11.9 |
| T2-1 1/4'' | 31.75 | 57 | 50.8 | 33.2 | 11.9 |
| T2-1 3/8'' | 34.92 | 57 | 54 | 33.2 | 11.9 |
| T2-1 1/2'' | 38.1 | 67 | 57.15 | 33.2 | 11.9 |
| T2-1 5/8'' | 41.27 | 67 | 60.35 | 33.2 | 11.9 |
| T2-1 3/4'' | 44.45 | 73 | 63.5 | 41.2 | 11.9 |
| T2-1 7/8'' | 47.62 | 73 | 66.7 | 41.2 | 11.9 |
| T2-2'' | 50.8 | 79 | 69.85 | 41.2 | 13.5 |
| T2-2 1/8'' | 53.97 | 84 | 73.05 | 41.2 | 13.5 |
| T2-2 1/4'' | 57.15 | 84 | 76.2 | 41.2 | 13.5 |
| T2-2 3/8'' | 60.32 | 90 | 79.4 | 41.2 | 13.5 |
| T2-2 1/2'' | 63.5 | 94 | 82.55 | 41.2 | 13.5 |
