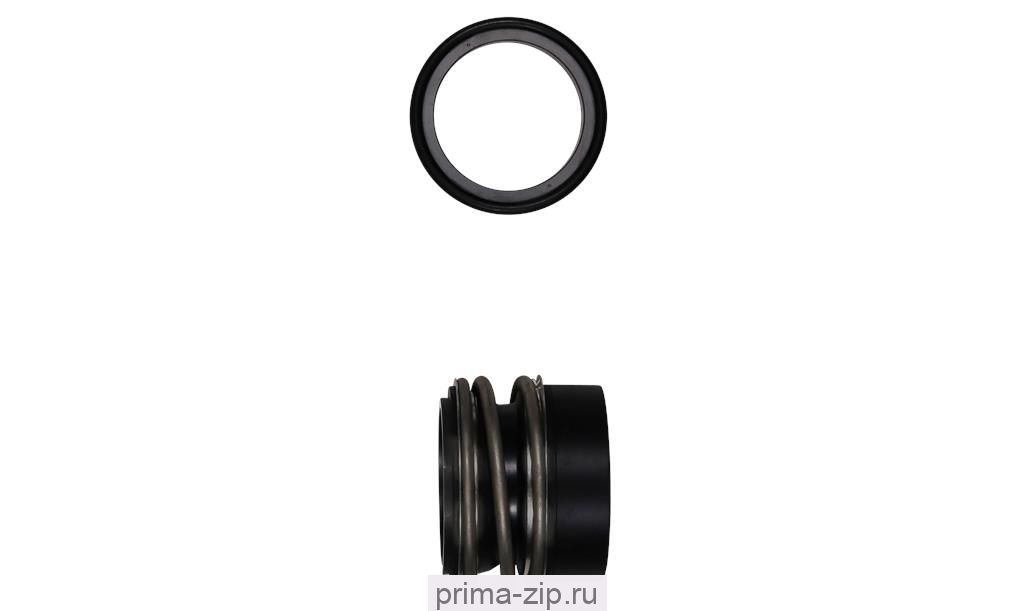

Торцевое уплотнение Grundfos TP 125-210/4 A-F-A-GQQE
Описание Торцевое уплотнение Grundfos TP 125-210/4 A-F-A-GQQE
Одинарное уплотнение с эластомерным сильфоном для гладких валов.
Назначение :
Наиболее часто используемое уплотнение в насосах фирмы DAB, Wilo, Grundfos, KSB, Pedrollo, NETZSCH, SULZER, Packo, SIHI-STERLING и др.
Может использоваться как тандем или двойное уплотнение.
Технические характеристики
- температура -20…+140 °C
- давление до 16 бар
- скорость до 10 м/с
- осевое смещение +-2 мм
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 42.7* | 28 | 48.5 | 43 | 42 | 46.6 | 7.5 | 9 | 12 | 11.4 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
Возможные пары трения в порядке возрастания стоимости:
- CAR/CER - графит по керамике,
- CAR/SIC - графит по карбиду кремния,
- SIC/SIC - карбид кремния по карбиду кремния,
- CAR/TC - графит по карбиду вольфрама,
| Диаметр вала |
28 мм. |
| Длина: |
MG13 — Удлиненная |
| Тип седла: |
G6 |
| Материал сильфона |
Этиленпропиленовая (EPDM) – вода, слабоагрессивные жидкости, -20…+150°C |
| Пара трения |
Графит по карбиду кремния — AQ1 |
| Пара трения |
Графит по карбиду кремния |
Торцевое уплотнение Grundfos TP 125-210/4 A-F-A-GQQE
