Торцевое уплотнение Grundfos NB 150-400/430 A-F2-A-E-BAQE
Описание Торцевое уплотнение Grundfos NB 150-400/430 A-F2-A-E-BAQE

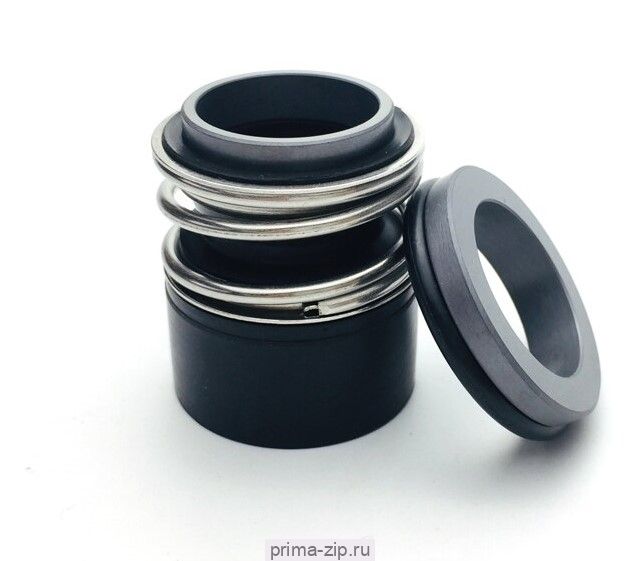

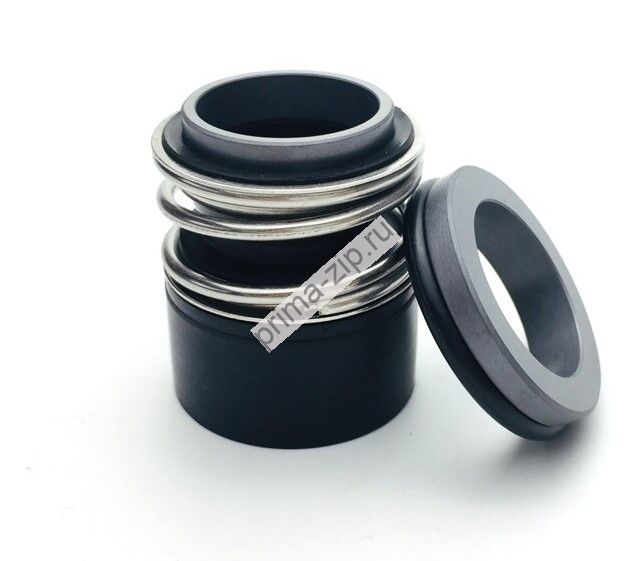

Торцовые уплотнения серии MG 13/55 мм от ANGA ( Польша) аналог - Kit, Shaft Seal BAQE D55 mm (96306475) / на старые насосы возможно вал 48 мм , желательно замерить диаметр вала вашего насоса !
- это наиболее часто используемые уплотнения. Сильфон не подвергается скручиванию и благодаря хорошо продуманной конструкции обеспечивает выполнение нескольких функций: обойма подвижного кольца, вспомогательного уплотнения и поводка. Первоначальная нагрузка на подвижное кольцо обеспечивается кольцами Г-образного сечения и цилиндрической пружиной. Клеевые соединения отсутствуют, все материалы пары трения взаимозаменяемы без существенных изменений в конструкции. Особенно рекомендуются для сред, содержащих твердые частицы, например, сточных вод.
Условия эксплуатации
d1 = 10... 100 мм
Р = 1...16 бар
Вакуум до 0,5 бар (до 1 бар с фиксацией контркольца)
T = -20 ... 140 °С
vg = 10 м/с
1-подвижное кольцо (графит, карбид кремния, карбид вольфрама)
2-неподвижное кольцо (керамика, графит, карбид кремния, карбид вольфрама,сталь AISI 304, 316)
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
3-сильфон (NBR, EPDM, VITON)
4-пружина (сталь AISI 304, 316)
5-обойма (сталь AISI 304, 316)
Торцевое уплотнение MG-13 наиболее часто применяется с неподвижными кольцами типа G60, G6, G4. Остальные типы - по запросу.
| L,мм | d1,мм | d3,мм | D1,мм | D2,мм | D3,мм | L1,мм | L2,мм | L3,мм | L4,мм |
| 59.2* | 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 |
* - Длина вращающейся части в таблице указана в сжатом состоянии!
Торцевое уплотнение Grundfos NB 150-400/430 A-F2-A-E-BAQE
