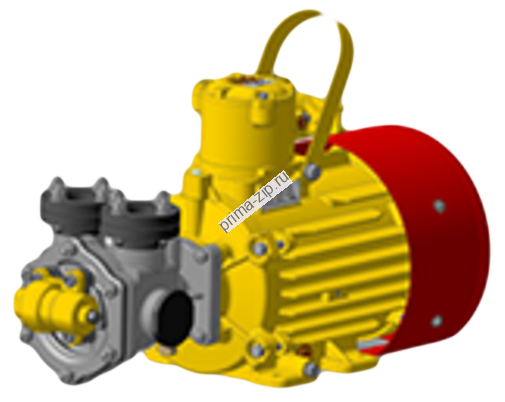

Электронасосы БШМ являются усовершенствованными аналогами шестеренчатых масляных насосов НШ, НМШ, Ш.

Преимущества применения электронасосов БШМ в сравнении с насосами НШ, НМШ, Ш:

• Моноблочная конструкция электронасосов БШМ - минимальные габариты и масса.
• Отсутствие редукторов и муфт позволило достичь низкого уровня шумности и вибронагруженности.
• Перепускной клапан предохраняет силовые элементы насоса и электродвигателя от повышенных нагрузок.
• Импортные подшипники качения и торцовые уплотнения увеличили ресурс эксплуатации насосов в несколько раз.
• Инновационная компоновка узлов позволяет проводить техническое обслуживание рабочих частей насоса без демонтажа электронасоса. Техническое обслуживание заключается в замене рабочих органов и торцового уплотнения после прокачки 5-6 млн. литров продукта, что в среднем составляет 5 лет эксплуатации.

Такие преимущества как меньшие габариты и масса, низкая шумность и вибронагруженность, отсутствие промежуточных муфт и редукторов, наличие перепускного клапана, надежность в эксплуатации и выгодная стоимость положительно отличают шестеренчатые электронасосы БШМ от шестеренных насосов НШ, НМШ, Ш.

По степени агрессивности перекачиваемой жидкости, насосы могут быть изготовлены из:

• чугуна (для нефтепродуктов);
• алюминия (для пищевых продуктов);
• нержавеющей стали (для пищевых продуктов);
• бронзы (для морской и обычной воды).

Фактический срок службы электронасосов БШМ до 15 лет.

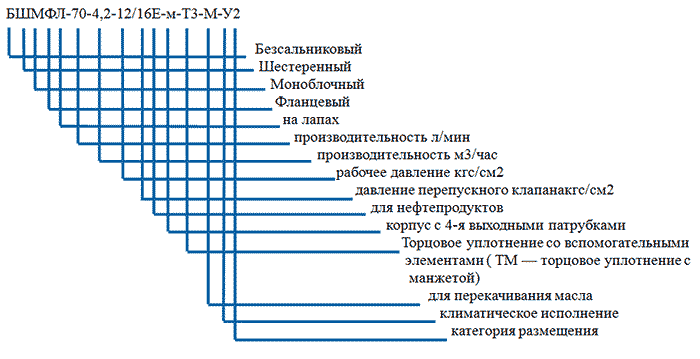

Технические характеристики

Наименование	Производительность л/мин (м3/час)	Давление, кгс/см2 рабочее/перепускное	Тип базового электродвигателя	Мощность электродвигателя, кВт	Материал проточной части
					Корпус	Крышка	Корпус кл.	Триб	Шестерня
Для светлых нефтепродуктов
БШМФЛ-40-2,4-12/16Е-м-Т3-М-ХЛ2	40 (2,4)	12/16	АИМ100L6Ж5ХЛ2	2,2	20ХН3Л	20ХН3Л	АК	СЧ	СЧ
БШМФЛ-50-3-1,7/3,4Е-ТМ-У2	50 (3)	1,7/3,4	АИМ 71В6Ж6	0,55	СЧ	СЧ	АК	СЧ	СЛ
БШМФ-50-3-1,7/3,4Е-ТМ-У2	50 (3)	1,7/3,4	АИМ 71В6Ж6	0,55	СЧ	СЧ	АК	СЧ	СЛ
БШМФ-50-3-1,7/3,4Е-ТМ-У2	50 (3)	1,7/3,4	АИМ 71В6Ж6	0,55	СЧ	СЧ	АК	СЧ	СЛ
БШМФ-50-3-1,7/3,4Е-ТМ-ХЛ2	50 (3)	1,7/3,4	АИМ 71В6Ж6ХЛ2	0,55	СЧ	СЧ	АК	СЧ	СЛ
БШМФ-50-3-4,0/5,5Е-Т3-У2	50 (3)	4,0/5,5	АИМ 80В6Ж7	1,1	СЧ	СЧ	АК	СЧ	СЛ
БШМФ-50-3-1,7/3,4Е-ТМ-У2	50 (3)	1,7/3,4	Г-15-12-21Р	1,1	СЧ	СЧ	АК	СЧ	СЛ
БШМФ-50-3-1,7/3,4Е-ТМ-У2 (24В)	50 (3)	1,7/3,4	ДВМ-0,75 24В 1421.00.00.00-01	0,75	СЧ	СЧ	АК	СЧ	СЛ
БШМФЛ-50-3-1,7/6Е-м-Т3-Нж-У2	50 (3)	1,7/6	АИМ 80В6Ж7	1,1	нж	нж	нж	нж	нж
БШМФ-100-6-1,7/3,5Е-Т3-У2	100 (6)	1,7/3,5	АИМ 80В6 Ж7	1,1	СЧ	СЧ	АК	СЧ	СЛ
БШМФЛ-100-6-1,7/3,5Е-Т3-У2	100 (6)	1,7/3,5	АИМ 80В6 Ж7	1,1	СЧ	СЧ	АК	СЧ	СЛ
БШМФЛ-100-6-1,7/3,8Е-Т3-У2	100 (6)	1,7/3,8	АИМ 80В6 Ж7	1,1	СЧ	СЧ	АК	СЧ	СЧ
БШМФЛ-100-6-1,7/3,5Е-м-Т3-Нж-У2	100 (6)	1,7/3,5	АИМ 80В6Ж7	1,1	нж	нж	нж /ак	нж /сч	нж /сч
БШМФЛ-100-6-1,7/3,8Е-м-Т3-У2	100 (6)	1,7/3,8	АИМ 80В6 Ж7	1,1	СЧ	СЧ	АК	СЧ	СЛ
БШМФЛ-100-6-1,7/3,4Е-м-Т3-У2	100 (6)	1,7/3,4	АИМ 80В6 Ж7	1,1	25л	25л	АК	СЧ	СЛ
БШМФЛ-100-6-1,7/3,5Е-м-Т3-Нж-У2	100 (6)	1,7/3,5	АИМ 80В6Ж7	1,1	нж	нж	ак	нж /сч	сл /сч
БШМФЛ-100-6-1,7/3,5Е-м-Т3-Нж-У2	100 (6)	1,7/3,5	АИМ 80В6Ж7	1,1	нж	нж	нж /ак	нж /сч	сл /сч
БШМФЛ-100-6-1,7/3,5Е-м-Т3-ХЛ2	100 (6)	1,7/3,5	АИМ 80В6Ж7	1,1	20ХН3Л	20ХН3Л	АК	СЧ	сл /сч
Для газа
БШМФ-50-3-12/16Е-Т3-Г-У2	50 (3)	12/16	АИМ100L6Ж5	2,2	СЧ	СЧ	АК	СЧ	СЧ
БШМФЛ-50-3-4/6Е-м-Т3-Г-У2	50 (3)	4/6	АИМ 80В6Ж7	1,1	25л	25л	АК	нж	нж
БШМФЛ-50-3-1,7/3,4Е-м-Т3-Г-У2	50 (3)	1,7/3,4	АИМ 80В6Ж7	1,1	25л	25л	АК	сч	сч
БШМФ-20-1,2-12/16Е-Т3-Г-У2	20 (1,2)	12/16	АИМ 80В6Ж7	1,1	сч	сч	АК	сч	сч
Для вязких нефтепродуктов
БШМФЛ-20-1,2-10/14Е-Т3-М-У2	20 (1,2)	10/14	АИМ 80В6Ж7	1,1	сч	сч	АК	сч	сч
БШМФ-20-1,2-7/10Е-Т3-М-У2	20 (1,2)	7/10	АИМ 80В6Ж7	1,1	сч	сч	АК	сч	сч
БШМФ-20-1,2-1,7/4,6Е-м-ТМ -М-У2	20 (1,2)	1,7/4,6	АИМ 71В6Ж6	0,55	сч	сч	АК	сч	сч
БШМФ-20-1,2-12/16Е-Т3-М-У2	20 (1,2)	12/16	АИМ100L6Ж5	2,2	сч	сч	АК	сч	сч
БШМФ-20-1,2-4/7Е-ТМ-М-У2	20 (1,2)	4/7	АИМ 71В6Ж6	0,55	сч	сч	АК	сч	сч
БШМФ-20-1,2-4/7Е-Т3-М-У2	20 (1,2)	4/7	АИМ 80В6Ж7	1,1	сч	сч	-	сч	сч
БШМФ-20-1,2-7/10Е-ТМ-М-У2	20 (1,2)	7/10	Г-15-12-21Р	1,1	сч	сч	АК	сч	сч
БШМФЛ-20-1,2-4/6Е-м-Т3-Нж-М-У2	20 (1,2)	4/6	АИМ 80В6Ж7	1,1	нж	нж	нж	нж	нж
БШМФЛ-20-1,2-7/10Е-м-Т3-Нж-М-У2	20 (1,2)	7/10	АИМ 80В6Ж7	1,1	нж	нж	нж	нж	нж
БШМФЛ-20-1,2-4/6Е-м-Т3-А-М-У2	20 (1,2)	4/6	АИМ 80В6Ж7	1,1	25л	25л	АК	сч	сч
БШМФЛ-40-2,4-7/10Е-Т3-М-У2	40 (2,4)	7/10	АИМ 90L6Ж5	1,5	сч	сч	АК	сч	сч
БШМФЛ-40-2,4-12/16Е-Т3-М-У2	40 (2,4)	12/16	АИМ100L6Ж5	2,2	сч	сч	АК	сч	сч
БШМФЛ-40-2,4-1,7/3,4Е-м-Т3-М-У2	40 (2,4)	1,7/3,4	АИМ 80В6Ж7	1,1	25л	25л	АК	сч	сч
БШМФЛ-70-4,2-7/10Е-Т3-М-У2	70 (4,2)	7/10	АИМ100L6Ж5	2,2	сч	сч	АК	сч	сч
БШМФЛ-70-4,2-12/16Е-Т3-М-У2	70 (4,2)	12/16	АИМ 112МВ6Ж5	4,0	сч	сч	АК	сч	сч
БШМФ-250-15-1,8/4Е-м-ТМ-У2	250 (15)	1,8/4	АИМ 132М6Ж32	7,5	25л	25л	25л	СЧ	СЧ
БШМ-250-15-1,8/4Е-м-ТМ-У2	250 (15)	1,8/4	АИМ 132М6Ж32	7,5	25л	25л	25л	СЧ	СЧ
БШМФ-250-15-1,8/4Е-м-ТМ-У2	250 (15)	1,8/4	АИМ 112МВ6Ж8	4,0	25л	25л	25л	СЧ	СЧ
БШМФ-250-15-1,8/4Е-м-ТМ-У2	250 (15)	1,8/4	АИМ 112МВ6Ж8	4,0	25л	25л	25л	СЧ	СЧ
БШМФ-250-15-1,8/4Е-м-ТМ-У2	250 (15)	1,8/4	АИМ 132МА6Ж34	5,5	25л	25л	25л	СЧ	СЧ
БШМФ-400-24-1,8/4Е-ТМ-У2	400 (24)	1,8/4	АИМ 132М6Ж35	7,5	25л	25л	25л	СЧ	СЧ
Примечание В зависимости от условий эксплуатации, свойств перекачиваемой жидкости и с целью расширения номенклатуры электронасосов по рабочему диапазону, допускается  изготовление электронасосов на давления и мощности, отличные по значениям, указанным в таблице. Максимальные давления электронасосов рассчитываются с учетом мощности применяемых базовых двигателей взрывозащищенного исполнения 1ExdIIBT4/2ExdIIBT4. СЧ — СЧ20(чугун), 25л- Ст25Л(сталь), нж — Ст12Х18Н9ТЛ (нержавейка), сл — СЛАН БГС-М, АК - АК12(алюминий)

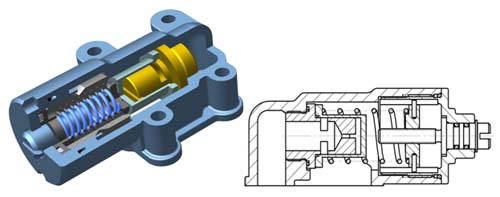

Клапан перепускной

Перепускной клапан применяется в электронасосах БШМ.
Перепускной клапан предохраняет силовые элементы насоса и электродвигателя от чрезмерных нагрузок, напорный трубопровода и корпус насоса от повышенного давления.

Регулирование давления перепускного клапана осуществляется без разборки или демонтажа клапана.
При срабатывании перепускного клапана происходит частичная или полная циркуляция перекачиваемой жидкости через насос, а давление жидкости в напорном трубопроводе уменьшается. Возможно применение перепускного клапана для регулирования подачи насоса.

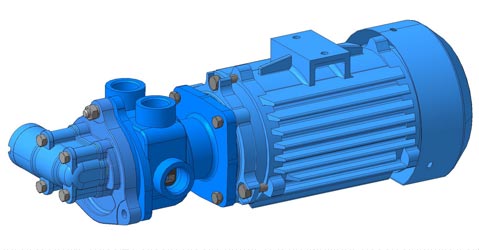

Электронасос БШМ-100

Электронасос БШМ-100 547.00.00.00-60 имеет универсальный корпус насосной части с четырьмя выходными патрубками (два горизонтальных и два вертикальных), что обеспечивает возможность как линейного (горизонтального), так и вертикального подключения электронасоса к трубопроводу, существенно расширяя возможности подключения. Потребитель может самостоятельно переставлять фланцы на электронасосе.

Шестеренные самовсасывающие насосы БШМ
