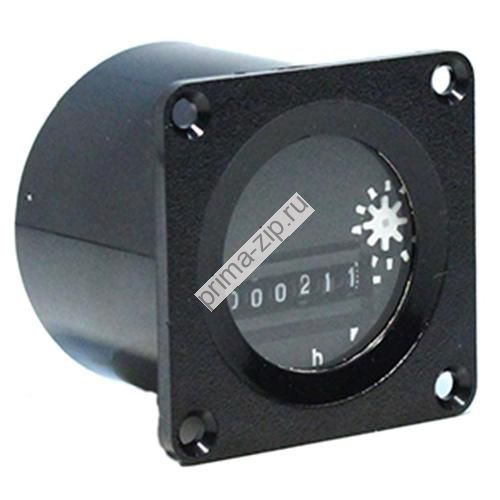

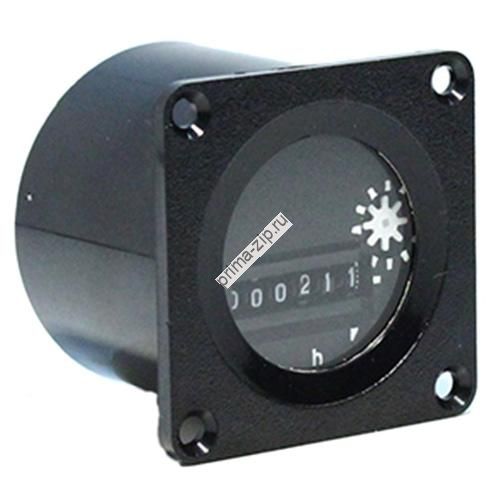

Счетчик времени наработки СВН-2-01

Счетчик времени наработки СВН-2-01

Также это изделие может называться: СВН 2 01, СВН201, СВН-2 01, СВН 2-01, svn-2-01, svn 2 01, svn201, cbh-2-01, cbh201, cbh 2 01.

СВН-2-01 cчетчик времени наработки предназначен для автоматического учета времени работы оборудования, агрегатов, машин.

Технические характеристики СВН-2-01:

Габаритные размеры - не более 60×60×56 мм.

Напряжение питания постоянного тока - 12±3 В.

Потребляемая мощность - 0,2 Вт.

Счетчик СВН-2-01 сохраняет работоспособность после пятикратного воздействия импульсов напряжения по цепи питания с интервалами следования 15±1 с:

- спадающих по экспоненте с постоянной времени 1 мс, при внутреннем сопротивлении источника импульсов 2 Ом - 160±2 В;

- спадающих по экспоненте не более 14 В в течение 0,4 с при внутреннем сопротивлении источника импульсов 1 Ом - 90±2 В;

- спадающих по экспоненте с постоянной времени 1 мс при внутреннем сопротивлении источника импульсов 5 Ом - (-150±2) В.

Допустимое значение погрешности счетчика времени:

- в нормальных климатических условиях - ±0,2%;

- при воздействии механических и климатических факторов - ±0,5%.

Счетчики СВН-2-01 монтируются на приборных щитах толщиной - не более 10 мм.

Емкость отсчетного устройства - 99999,9 ч.

Средний ресурс счетчика - 10 000 ч.

Средний срок службы - 10 лет.

Степень защиты счетчика от пыли и воды - IP65.

Система питания СВН-2-01 - двухпроводная.

Средняя наработка до отказа счетчика при равномерной выработке ресурса за срок службы в нормальных климатических условиях - 39 000 ч.

Масса счетчика - не более 120 г.

Для установки необходимо:

- вставить счетчик в отверстие на щите и закрепить с помощью скобы и двух гаек;

- присоединить провода питания к штекерам, входящим в комплект поставки;

- надеть штекера на контакты основания счетчика в соответствии с указанной полярностью.

При правильном подключении на счетчик должно подаваться напряжение питания одновременно с напряжением питания на объект.

Счетчик СВН-2-01 состоит из электромеханического и электронного блоков. Электромеханический блок включает в себя индикаторное устройство из шести цифровых барабанчиков, редуктор и шаговый двигатель. Электронный блок выполнен в виде печатной платы с навесными элементами.

Принцип действия основан на формировании стабилизированных во времени электрических импульсов и преобразовании этих импульсов во вращательное движение ротора двигателя и цифровых барабанчиков индикаторного устройства.

Условия эксплуатации СВН-2-01:

Температура окружающей среды - от -60° С до +55° С.

Относительная влажность при температуре (+40±2)° С без конденсации влаги внутри корпуса - от 95% до 98%.

Счетчик прочен к кратковременным от 2 ч до 4 ч:

- повышениям температуры - не более +65° С;

- циклическим изменениям температуры - от +50° С до +65° С.

Счетчик СВН-2-01 виброустойчив и вибропрочен:

- на частотах - от 5 Гц до 100 Гц;

- при ускорении - не более 50 м/с².

Счетчик прочен к ударным нагрузкам:

- с ускорением - не более 150 м/с²;

- при количестве ударов - 10 000.
