Рукава напорные ГОСТ 18698-79
Описание Рукава напорные ГОСТ 18698-79

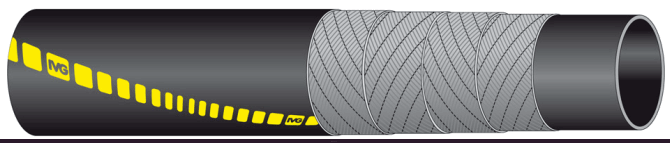

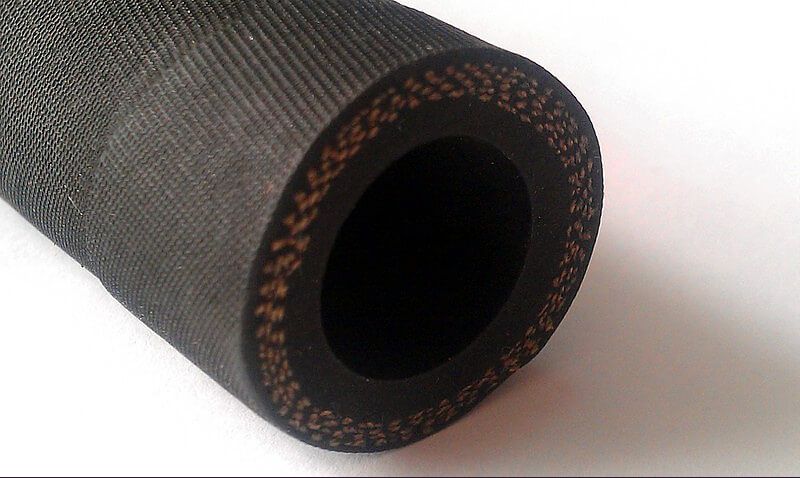

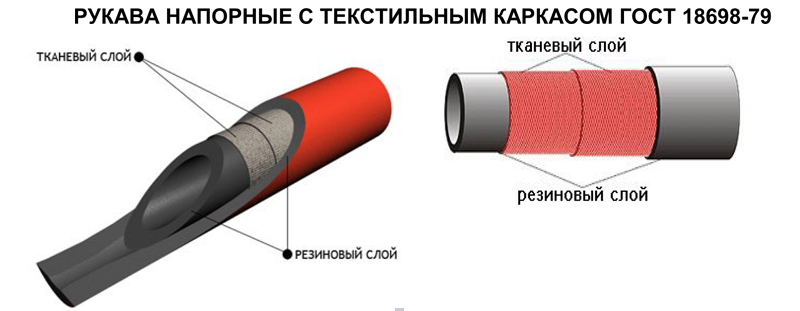

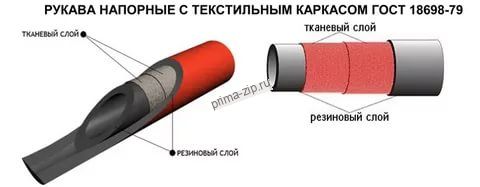

Рукава напорные резиновые с текстильным каркасом. Применяются в качестве гибких трубопроводов для подачи под давлением жидкостей, насыщенного пара, газов и сыпучих материалов в районах умеренного, тропического и холодного климата.
Условное обозначение:
рукав Б-18-25-0,63-Т ГОСТ 18698-79, где
Б - класс;
18,0 - внутренний диаметр (мм);
25,0 - наружный диаметр (мм);
0,63 - рабочее давление (МПа);
Т - для тропического климата.
Рукава ГОСТ 18698-79 класс Б : бензин, керосин и минеральные масла на нефтяной основе:
Рукава ГОСТ 18698-79 класс В : вода техническая, растворы неорганических кислот и щелочей с концентрацией до 20% (кроме азотной):
Рукава ГОСТ 18698-79 класс ВГ : вода горячая:
Рукава ГОСТ 18698-79 класс Г : воздух, углекислый газ, азот, инертные газы - пневматика прокладочные:
Рукава ГОСТ 18698-79 класс Ш : слабощелочные и слабокислые растворы для штукатурных и малярных работ:
Рукава ГОСТ 18698-79 класс ПАР-1 : для подачи насыщенного пара - паропроводные прокладочные:
Рукава ГОСТ 18698-79 класс ПАР-2 : для подачи насыщенного пара - паропроводные прокладочные:
Условное обозначение:
рукав Б-18-25-0,63-Т ГОСТ 18698-79, где
Б - класс;
18,0 - внутренний диаметр (мм);
25,0 - наружный диаметр (мм);
0,63 - рабочее давление (МПа);
Т - для тропического климата.
Рукава ГОСТ 18698-79 класс Б : бензин, керосин и минеральные масла на нефтяной основе:
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 16 | 1.0 | 10, 19.5, 20 | от -35°C до +70°С |
| 18 | 1.0 | 10, 19.5, 20 | |
| 25 | 0.63, 1.0 | 10, 19.5, 20 | |
| 32 | 0.63, 1.0 | 10, 19.5, 20 | |
| 38 | 0.63, 1.0 | 10, 19.5, 20 | |
| 50 | 0.63, 1.0 | 9.5, 10 | |
| 65 | 0.63, 1.0 | 9.5, 10 | |
| 75 | 0.63, 1.0 | 9.5, 10 | |
| 100 | 0.63 | 4 |
Рукава ГОСТ 18698-79 класс В : вода техническая, растворы неорганических кислот и щелочей с концентрацией до 20% (кроме азотной):
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 16 | 0.63 | 10, 20 | до +50°С |
| 18 | 0.63 | 10, 20 | |
| 25 | 0.63 | 10, 19.5 | |
| 32 | 0.63 | 10, 19.5 | |
| 38 | 0.63 | 10, 19.5 | |
| 50 | 0.63 | 10, 19.5 | |
| 65 | 0.63 | 10 | |
| 75 | 0.63 | 10 | |
| 100 | 0.63 | 4 |
Рукава ГОСТ 18698-79 класс ВГ : вода горячая:
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 16 | 1.0 | 20 | до +100°С |
| 18 | 1.0 | 20 | |
| 20 | 1.0 | 20 | |
| 25 | 1.0 | 20 |
Рукава ГОСТ 18698-79 класс Г : воздух, углекислый газ, азот, инертные газы - пневматика прокладочные:
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 25,0 | 1.0 | 19.5, 20 | от -35°C до +50°С |
| 32,0 | 1.0 | 19.5 | |
| 38,0 | 1.0 | 10, 19.5 | |
| 50,0 | 1.0 | 9.5, 10 |
Рукава ГОСТ 18698-79 класс Ш : слабощелочные и слабокислые растворы для штукатурных и малярных работ:
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 25,0/40,0 | 10 | 19,5 | от -35°C до +50°С |
| 32,0 | 10 | 19,5 | |
| 38,0 | 10 | 19,5 | |
| 50,0 | 16 | 9,5 | |
| 65,0 | 16 | 9,5 |
Рукава ГОСТ 18698-79 класс ПАР-1 : для подачи насыщенного пара - паропроводные прокладочные:
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 16 | 1.0 | 2-10 | до +143°С |
| 18 | 1.0 | 2-10 | |
| 25 | 0.3 | 19.5 | |
| 32 | 0.3 | 19.5 | |
| 38 | 0.3 | 19.5 | |
| 50 | 0.3 | 9.5 |
Рукава ГОСТ 18698-79 класс ПАР-2 : для подачи насыщенного пара - паропроводные прокладочные:
| диаметр (мм) | давление (МПа) | длина (м) | температура эксплуатации (°С) |
| 16 | 0.8 | 20 | до +175°С |
| 18 | 0.8 | 20 | |
| 25 | 0.8 | 19.5 | |
| 32 | 0.8 | 19.5 | |
| 38 | 0.8 | 19.5 | |
| 50 | 0.8 | 9.5 |
