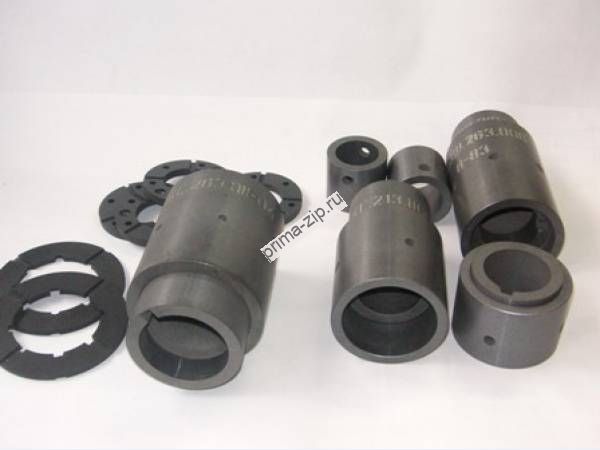

ВКЛАДЫШ 8 КЕ 263.382

№

ИЗДЕЛИЕ

МАТЕРИАЛ

ЧЕРТЕЖ

РАЗМЕРЫ

D d L

Э/ НАСОС : 1ЦГ 12,5/50 ; ЦГ 6,3/20-1,1-2 ; ЦГ 6,3/32-2,2-2 ; БЭН-488

1

ВТУЛКА

ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 КЕ 213.325

8 КЕ 263.271

35,9 24 65

45 36 55

Э/НАСОС : 1ЦГ 25/50-7,5 ; 1ЦГ 25/80-11-4 ; 2ЦГ 25/80-11-6 ; 3ЦГ 50/50-15 1/4 2; ; 3ЦГ-15-1/2,3,4 ;

4ЦГ 50/50-11-1 ; 1,5ХГ-6-2,8-2 ; БЭН-385

2

ВТУЛКА

ВТУЛКА ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 КЕ 213.329

8 КЕ 210.817-03

8 КЕ 263.150

44,9 32 40

44 ,9 32 40

58,5 45 36

Э/НАСОС : 1,5ХГ-6-2,8-2 ; 1,5ХГ-6х2-2,8-2 ; 1,5ХГ-6х3-2,8-2 ; 2ХГ-5-4,5-2

3

ВТУЛКА ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 ВШ.210.143

8 ВШ.263.013

44,9 32 101

58,5 45 88

4

ВТУЛКА ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 КЕ .210.817-04

8 КЕ.263.150-01

55 40 50

68 55 45

Э/НАСОС : 2ЦГ 50/80-30-5 ; 2ЦГ 100/80-37-6 ; 4ЦГ 50/80 ; БЭН-365

5

ВТУЛКА ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 КЕ.213.866

8 КЕ.263.801

54,9 40 80

68 55 70

Э/НАСОС : ЦГ 25/50 ; ЦНГ-69 ; 3ХГ-6-10-2 ; 3ХГ-6-14-2 ; 4ХГ-12-14-2

6

ВТУЛКА ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 ВШ.210.144

8 ВШ.263.006

54,9 40 112

68 55 100

Э/НАСОС : БЭН-322 ; БЭН-323 ; БЭН-299

7

ВТУЛКА ВКЛАДЫШ ВКЛАДЫШ

Графит силицированный

СГ-Т ТУ 48-20-89-90

8 КЕ.213.388

8 КЕ.263.440

8 КЕ.263.382

74,9 45 95

90 75 90

90 75 120

Э/НАСОС : 1ЦГ 100/80-45-5 ; 5ЦГ 100/125-75-5 ; 4ХГВ-6-40-4 ; БЭН-296 ; БЭН-337 ; БЭН-447
