Отводы ГОСТ 17375-2001 сталь 09Г2С

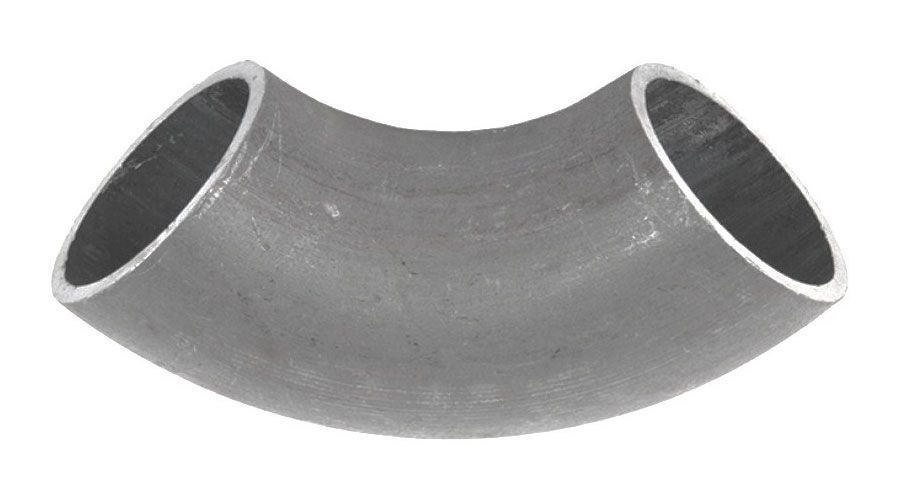

Описание Отводы ГОСТ 17375-2001 сталь 09Г2С
Технические характеристики:
| Внешний (наружный) диаметр D мм.: | 159 |
| Толщина стенки Т мм.: | 8 |
| Диаметр условный Ду(Dn) мм.: | 150 |
| Угол изгиба град.: | 90 градусов |
| Длина L мм.: | 238.5 |
| Материал: | сталь ст 20 |
| Стандарт: | ГОСТ 17375-2001 |
| Исполнение: | исполнение 2 |
| Присоединение: | под приварку |
| Вес кг.: | 11 |
| Единица измерения: | шт. |
| Страна производитель: | Россия |
- Внешний диаметр по торцам: 159 мм.
- Внутренний диаметр по торцам: 143 мм.
- Температура: от минус 70°С до плюс 450°С
- Номинальное (условное) давление: до 100 кгс/см2 (10 МПа)
- Радиус изгиба: R = 1,5DN
- Тип отвода: крутоизогнутый 3D
- Тип конструкции: бесшовный приварной
- Стандарт: ГОСТ 17375-2001 (ИСО 3419-81)
| DN, мм | D, мм | Т, мм | F, мм | R, мм | B, мм | Масса, кг |
| 150 | 159 | 8 | 225 | 225 | 305 | 11 |
В ГОСТ 17375-2201 применяют следующие обозначения:
PN(Pу) — номинальное (условное) давление по ГОСТ 356 и ГОСТ 26349;
DN — условный проход (номинальный размер) по ГОСТ 28338;
D — наружный диаметр торцов отводов;
T — толщина стенки деталей на торцах диаметра D;
F — размер между плоскостью одного торца и центром другого торца отводов;
R — радиус кривизны осевой линии (радиус изгиба) отводов;
B — размер между плоскостью торцов и наиболее удаленной от нее точкой наружной поверхности отводов;
