| Наименование: |

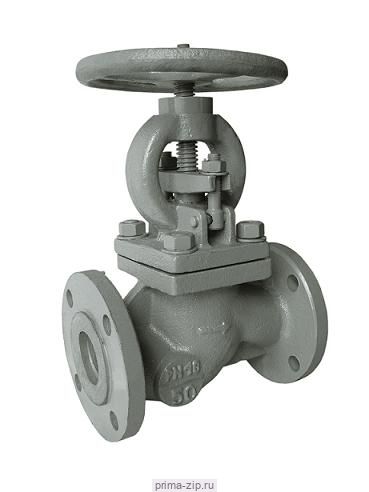

Клапан запорный проходной |
| Обозначение: |
15нж22нж |
| Диаметр, мм (Ду / DN): |
150 |
| Нормальное давление, кгс/см2 (Ру): |
40 |
| Таблица-фигура: |
15нж22нж |
| Чертеж: |
ПТ 21017 |
| Рабочая среда: |
коррозионные среды |
| Температура рабочей среды, C0: |
до +420 |
| Материал корпуса: |
нержавеющая сталь |
| Тип присоединения: |
фланцевое по ГОСТ 12815-80 |
|

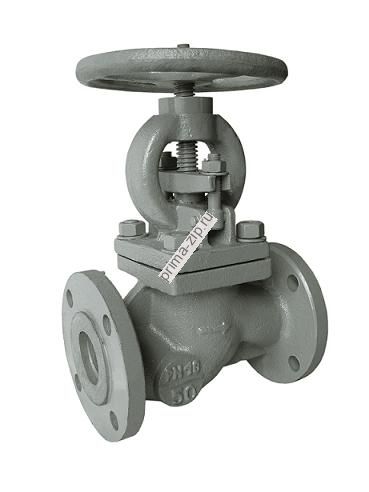

Габаритные размеры и масса клапана 15нж22нж Ду150 Ру40
| Длина (L) |
480 |
| Высота (H) |
590 |
| Масса (кг) |
105 |
Строительная длина (L) - длина участка трубы, который клапан 15нж22нж Ду150 Ру40 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода клапана до конца шпинделя в верхнем положении.
