Клапан (вентиль) 15с67бк, 15лс67бк, 15нж67бк
Запросить стоимость
Уточняйте наличие
ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!
Как получить товар:
- 1Доставка ТК "Деловые Линии".
- 2Доставка ТК "СДЭК" .
- 3Самовывоз по адресу : г.Москва, ул.Мироновская 2
- 4Другой вариант доставки .

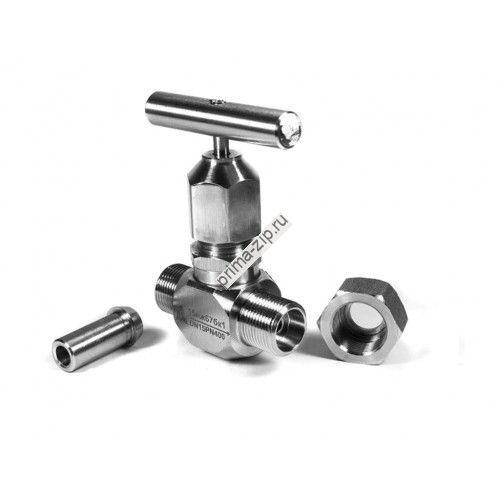

5нж67бк ду15 - клапан игольчатый, нержавеющий - используется как запорное устройство на трубопроводы низкого и высокого давления.
Условный размер - ДУ15.
Рабочая температура от -60 до 400 оС
15лс67бк клапан игольчатый - запорная арматура, применяемая для дифференциальных манометров, которые используются в различных пром. отраслях.
Особенность: прочность, надежность, выдерживает высокие скачки давления.
Вентиль 15лс67бк используется как в неагрессивных средах, так и на трубопроводах со слабоагрессивными щелочными смесями.
Условный размер - ДУ15.
Рабочая температура от -60 до 400 оС
15с67бк вентиль игольчатый - используется как запорное устройство на трубопроводах для определения агрессивных и неагрессивных сред.
Особенность: прочность, надежность, небольшой вес и размер, возможность монтажа на любые трубопроводы.
Вентиль 15лс67бк используется как в неагрессивных средах, так и на трубопроводах со слабоагрессивными щелочными смесями.
Условный размер - ДУ15.
Рабочая температура от -60 до 560 оС
|
Параметры вентелей 15с67бк, 15лс67бк, 15нж67бк |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
Ду (мм) |
Ру (МПа) |
Проходное сечение клапана, мм |
Резьба /Резьба |
Размеры и вес |
|||||
|
М |
R (К) |
G |
NPT |
Строй длина (мм) |
Высота (мм) |
Вес не более, (кг) |
|||
|
6 |
16, 25, 40 |
6 |
14*1,5 |
1/4 |
1/4 |
1/4 |
68 |
95 |
0,68 |
|
15 |
20*1,5 |
1/2 |
1/2 |
1/2 |
|||||
|
15 |
20*1,5; 22*1,5 наружная резьба, под соединение СШН14, БРС14 |
||||||||
|
Параметры клапанов 15с67бкМ, 15лс67бкМ, 15нж67бкМ |
|||||||||
|
Ду (мм) |
Ру (МПа) |
Проходное сечение клапана, мм |
Резьба /Муфта спускная под манометр |
Размеры и вес |
|||||
|
М |
Rc |
G |
NPT |
Строй длина (мм) |
Высота (мм) |
Вес не более, (кг) |
|||
|
15 |
16, 25, 40 |
6 |
20*1,5 |
1/2 |
1/2 |
1/2 |
80 |
95 |
0,9 |
Характеристики
| Технические характеристики клапана, изготовленного согласно ТУ 3742-002-018769273-2016: | |||
|---|---|---|---|
|
Вид |
Клапан 15с67бк |
Клапан 15лс67бк |
Клапан 15нж67бк |
|
Наименование детали |
Материал исполнения деталей |
||
|
Ручка |
Ст20 |
Ст20 |
Ст.20(ЛС59-1) |
|
Уплотнение |
ТРГ ГФ-2 или фторопласт Ф4 |
ТРГ ГФ-2 или фторопласт Ф4 |
ТРГ ГФ-2 или фторопласт Ф4 |
|
Шток |
20Х13 |
20Х13 |
12Х18Н10(Т) |
| Игольчатый золотник | 14Х17Н2 | 14Х17Н2 | 14Х17Н2 |
|
Корпусные детали (в зависимости от климатического исполнения) ГОСТ 15150 |
Ст35 |
40Х (09Г2С) |
12Х18Н10(Т) |
|
Климатическое исполнение/температура окружающей среды, оС |
УХЛ (-40…+40) |
ХЛ1 (-60…+40) |
ХЛ1 (-60…+40) |
|
Температура рабочей среды, оС |
до +250 оС при уплотнении штока фторопластом Ф4 |
||
|
Температура рабочей среды, оС |
до +425 оС при уплотнении штока терморасширенным графитом ТРГ |
до +425 оС при уплотнении штока терморасширенным графитом ТРГ |
до +550 оС при уплотнении штока терморасширенным графитом ТРГ |
|
Герметичность клапана |
по ГОСТ 9544-93 класс «А» |
||
|
Рабочая среда |
Воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, нейтральные к деталям клапана, контактирующим со средой |
||
|
Антикоррозионное покрытие |
Гальваника внешних деталей |
Необходимость покрытия отсутствует |
|
Клапан (вентиль) 15с67бк, 15лс67бк, 15нж67бк
