Антистатические напорно-всасывающие ТУ 38.105373-91
Описание Антистатические напорно-всасывающие ТУ 38.105373-91
|

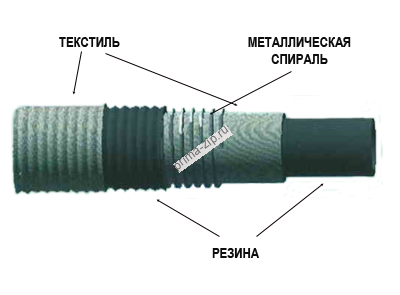

Рукава напорно-всасывающие ГОСТ 5398-76 с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре. Применяются для всасывания и нагнетания различных жидкостей. Работоспособны при t° от -35°С до +90°С. |
Класс «Б» – для бензина, керосина, топлив, масел на нефтяной основе;
Класс «В» – для технической воды;
Класс «КЩ» – для слабых растворов неорганических кислот и щелочей концентрацией до 20%;
Класс «П» – для пищевых веществ (молоко, пиво, спирт, вино, слабокислые растворы органических и других веществ, питьевая вода).
| Диаметр (мм) | Давление (МПа) | Вакуум (МПа) | Класс | Длина (м) |
|---|---|---|---|---|
| 25 | 0.3 | 0.08 | В | 10 |
| 32 | 0.3 | 0.08 | В | 10 |
| 38 | 0.3 | 0.08 | В | 10 |
| 50 | 0.3 | 0.08 | В | 8; 10 |
| 65 | 0.3 | 0.08 | В | 4; 10 |
| 75 | 0.3; 0.5 | 0.08 | В | 4; 6; 10 |
| 100 | 0.3; 0.5 | 0.08 | В | 4; 6; 8; 10 |
| 125 | 0.08 | В | 4 | |
| 150 | 0.08 | В | 4 | |
| 200 | под заказ | 0.08 | В | 4 |
| 250 | под заказ | 0.08 | В | 4 |
| 25 | 0.3 | 0.08 | Б | 10 |
| 32 | 0.3 | 0.08 | Б | 10 |
| 38 | 0.3 | 0.08 | Б | 10 |
| 50 | 0.3 | 0.08 | Б | 8; 10 |
| 65 | 0.3; 0.5 | 0.08 | Б | 4; 6; 10 |
| 75 | 0.3; 0.5 | 0.08 | Б | 4; 6; 10 |
| 100 | 0.3; 0.5 | 0.08 | Б | 4; 6; 10 |
| 125 | 0.08 | Б | 4 | |
| 150 | 0.08 | Б | 4 | |
| 32 | 0.5 | 0.08 | КЩ | 10 |
| 38 | 0.5 | 0.08 | КЩ | 10 |
| 50 | 0.5 | 0.08 | КЩ | 8; 10 |
| 65 | 0.08 | КЩ | 4 | |
| 75 | 0.5 | 0.08 | КЩ | 4; 10 |
| 100 | 0.08 | КЩ | 4 | |
| 125 | 0.08 | КЩ | 4 | |
| 150 | 0.3 | 0.08 | КЩ | 4 |
| 32 | 0.08 | П | 10 | |
| 38 | 0.3 | 0.08 | П | 10 |
| 50 | 0.3 | 0.08 | П | 4; 10 |
| 75 | 0.08 | П | 4 | |
| 100 | 0.08 | П | 4 | |
* В зависимости от условий работы рукава всех классов изготавливаются двух групп:
1 - всасывающие; 2 - напорно-всасывающие
Рукава напорно-всасывающие антистатические ТУ 38-105373-91
|
Рукава напорно-всасывающие с металлической спиралью, антистатические, маслобензостойкие применяются для всасывания и нагнетания бензина, топлив и масел. В отличие от рукавов по ГОСТ 5398-76 не накапливают статическое электричество и рекомендуются для применения на транспорте, перевозящем ЛВЖ. |
| Диаметр (мм) | Давление (МПа) | Вакуум (МПа) | Длина (м) |
|---|---|---|---|
| 25 | 0.8 | 0.08 | 10 |
| 32 | 0.8 | 0.08 | 10 |
| 38 | 0.8 | 0.08 | 10 |
| 50 | 0.8 | 0.08 | 10 |
| 75 | 0.8 | 0.08 | 4; 10 |
| 100 | 0.8 | 0.08 | 4 |
