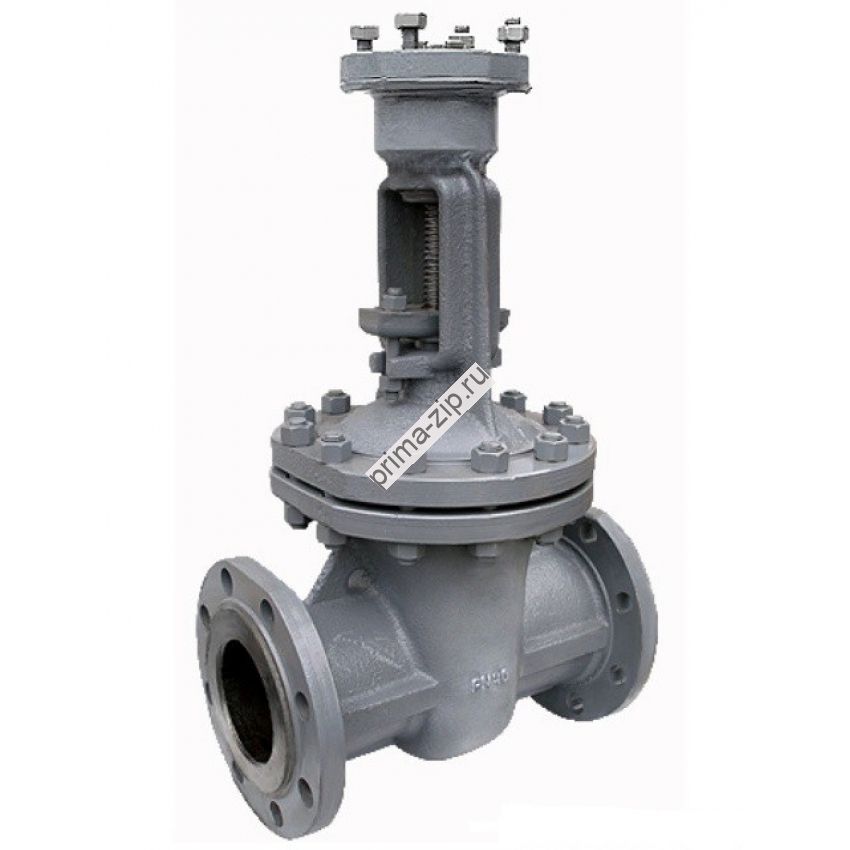

ЗАДВИЖКИ СТАЛЬНЫЕ КЛИНОВЫЕ 30С964НЖ
Задвижка стальная клиновая - это вид трубопроводной арматуры, в которой запирающий или регулирующий элемент перемещается перпендикулярно оси потока рабочей среды. Возможна комплектация задвижек ответными фланцами, крепежом, уплотнительными прокладками и электроприводами.
НАЗНАЧЕНИЕ
НАЗНАЧЕНИЕ
Задвижки стальные клиновые 30с964нж предназначены в качестве запорных устройств на трубопроводах для транспортировки воды, пара, масла, нефти, природного газа, нефтепродуктов, неагрессивных газообразных сред.
В постоянном наличии на складе Завода "РЕКОМ" задвижки стальные клиновые 30с964нж с условным проходом: Ду 50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 1000, 1200.
Материал корпусных деталей: ст. 25Л, ст. 35Л.
ГАБАРИТНЫЕ РАЗМЕРЫ ЗАДВИЖЕК СТАЛЬНЫХ 30С964НЖ
Номинальное давление кгс/см² 25 Номинальный диаметр 50...1200 Рабочая среда нефть, нефтепродукты, природный газ, вода, пар, масло Температура рабочей среды, °С -40...+450 Класс герметичности затвора по ГОСТ 9544-2005 А Климатическое исполнение по ГОСТ 15150-69 У1 (-40°С...+40°С) Ресурс, циклов 1000 Срок службы не менее 10 лет ГАБАРИТНЫЕ РАЗМЕРЫ ЗАДВИЖЕК СТАЛЬНЫХ 30С964НЖ
Ду, мм L, мм D, мм D1, мм n d, мм H3, мм m, кг 50 180 160 125 4 18 280 17 80 210 195 160 8 18 350 29 100 230 230 190 8 22 380 41 150 403 300 250 8 26 550 99 200 419 360 310 12 26 680 156 250 457 425 370 12 30 850 260 300 500 485 430 16 30 985 355 350 550 520 470 16 26 1205 465 400 600 610 550 16 33/36 1425 640 500 700 730 660 20 36/39 1545 1233 600 800 840 770 20 39 1665 1400 700 900 960 875 24 42/45 2070 2050 800 1000 1075 950 24 45 2625 2450 1000 1200 1315 1210 28 56 3230 4450 1200 1400 1525 1420 32 56 3935 6600
ХАРАКТЕРИСТИКИ ЗАДВИЖЕК 30С964НЖ ДЛЯ ПОДБОРА ЭЛЕКТРОПРИВОДА
Ду, ммТип
присоединения
электроприводаМомент,
H*мКоличество
оборотов
шпинделя50 А 52 15 80 А 84 23 100 А 100 24 150 Б 190 33 200 Б 210 43 250 Б 280 43 300 Б, В 300, 400 53 400 В 710 52 500 Г 1530 65 600 Г 2325 62 700 Г, Д 3330 75 800 Д 4575 85 1000 Д 8580 105 1200 Д 12000 110 Задвижки под разные типы приводов изготавливаются по согласованию с заказчиком (в случае несоответствия максимального момента электропривода номинальному моменту закрытия задвижки).
Гарантийный срок эксплуатации задвижек 30с964нж 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня изготовления.
