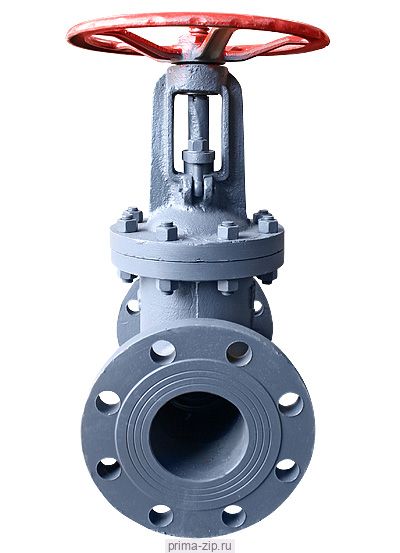

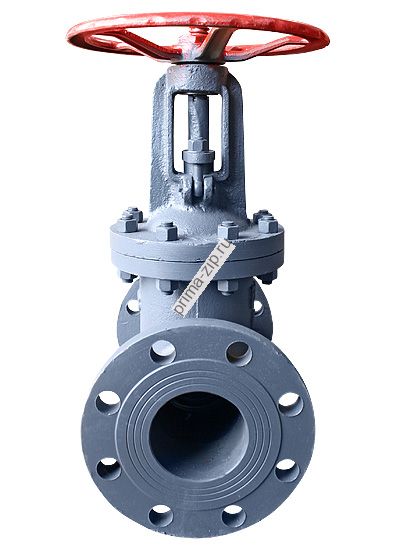

30с15нж задвижка стальная

Задвижка 30с15нж используются в качестве запорного устройства на технологических трубопроводах. Задвижки 30с15нж изготавливаются с фланцевым присоединением и имеют класс герметичности «А» по ГОСТ 9544-2005.

Рабочая среда:

Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие

Температура рабочей среды: от -40°С до +450°С

Условия эксплуатации: У1

Минимальная температура окружающего воздуха: -40°С

Рабочее давление: 4,0 Мпа (40кгс/см²)

 Материал деталей задвижки 30с15нж

1. Корпус: сталь 25Л, 35Л

2. Крышка: сталь 25Л, 35Л

3. Клин (диски): сталь25Л,35Л с наплавкой, 20Х13

4. Шпиндель: 20Х13

5. Гайка шпинделя: сталь 35, 40Х

6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87

7. Шпилька, болт: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87

8. Болт откидной или анкерный: сталь 35

9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ

10. Набивка сальника : ТРГ

11. Маховик: сталь25Л

12. Наплавка на кольце в корпусе: 07Х25Н13

13. Наплавка на клине: 13Х25Т

Условное обозначение

Условный проход Ду, мм

L, мм

Вес, кг

30с15нж

50

250

23,00

30с15нж

80

310

42,00

30с15нж

100

350

61,00

30с15нж

150

450

120,00

30с15нж

200

419

194,00

30с15нж

250

457

270,00

30с15нж

300

500

383,00
