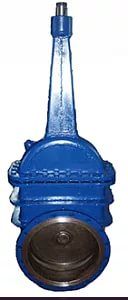

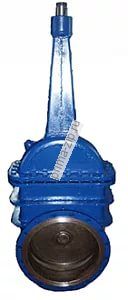

30нж42нж задвижка клиновая
Описание 30нж42нж задвижка клиновая
|
Среда: для углеродистой стали — жидкие и газообразные неагрессивные среды, вода, газ при температуре до 200°С; для нержавеющей стали — жидкие и газообразные слабоагрессивные среды, газ при температуре до 300°С. Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80; под приварку — DN 800 Материал корпуса: сталь 3; сталь 20; сталь 12Х18Н10Т; сталь 10Х17Н13М3Т Герметичность затвора — по классу "В" для газа, по классу "С" или "Д" — для жидкости ГОСТ 9544-93 Привод: ручной (маховик) — исп. I; электропривод — исп. II. |
| DN | PN | Исп. | L | H2 | H3 | Масса |
|---|---|---|---|---|---|---|
| 150 | 10 | 1 | 210 | 835 | 705 | 63 |
| 200 | 10 | 1 | 230 | 960 | 815 | 97 |
| 250 | 10 | 1 | 250 | 1130 | 935 | 119 |
| 300 | 10 | 1 | 270 | 1380 | 1125 | 167 |
|
Среда: для углеродистой стали — жидкие и газообразные неагрессивные среды, вода, газ при температуре до 200°С; для нержавеющей стали — жидкие и газообразные слабоагрессивные среды, газ при температуре до 300°С. Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80; под приварку — DN 800 Материал корпуса: сталь 3; сталь 20; сталь 12Х18Н10Т; сталь 10Х17Н13М3Т Герметичность затвора — по классу "В" для газа, по классу "С" или "Д" — для жидкости ГОСТ 9544-93 Привод: ручной (маховик) — исп. I; электропривод — исп. II. |
| DN | PN | Исп. | L | H2 | H3 | Масса |
|---|---|---|---|---|---|---|
| 150 | 10 | 1 | 210 | 835 | 705 | 63 |
| 200 | 10 | 1 | 230 | 960 | 815 | 97 |
| 250 | 10 | 1 | 250 | 1130 | 935 | 119 |
| 300 | 10 | 1 | 270 | 1380 | 1125 | 167 |
|
Среда: для углеродистой стали — жидкие и газообразные неагрессивные среды, вода, газ при температуре до 200°С; для нержавеющей стали — жидкие и газообразные слабоагрессивные среды, газ при температуре до 300°С. Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80; под приварку — DN 800 Материал корпуса: сталь 3; сталь 20; сталь 12Х18Н10Т; сталь 10Х17Н13М3Т Герметичность затвора — по классу "В" для газа, по классу "С" или "Д" — для жидкости ГОСТ 9544-93 Привод: ручной (маховик) — исп. I; электропривод — исп. II. |
| DN | PN | Исп. | L | H2 | H3 | Масса |
|---|---|---|---|---|---|---|
| 150 | 10 | 1 | 210 | 835 | 705 | 63 |
| 200 | 10 | 1 | 230 | 960 | 815 | 97 |
| 250 | 10 | 1 | 250 | 1130 | 935 | 119 |
| 300 | 10 | 1 | 270 | 1380 | 1125 | 167
|
|
Среда: для углеродистой стали — жидкие и газообразные неагрессивные среды, вода, газ при температуре до 200°С; для нержавеющей стали — жидкие и газообразные слабоагрессивные среды, газ при температуре до 300°С. Присоединение к трубопроводу: фланцевое с присоединительными размерами по ГОСТ 12815-80; под приварку — DN 800 Материал корпуса: сталь 3; сталь 20; сталь 12Х18Н10Т; сталь 10Х17Н13М3Т Герметичность затвора — по классу "В" для газа, по классу "С" или "Д" — для жидкости ГОСТ 9544-93 Привод: ручной (маховик) — исп. I; электропривод — исп. II. |
| DN | PN | Исп. | L | H2 | H3 | Масса |
|---|---|---|---|---|---|---|
| 150 | 10 | 1 | 210 | 835 | 705 | 63 |
| 200 | 10 | 1 | 230 | 960 | 815 | 97 |
| 250 | 10 | 1 | 250 | 1130 | 935 | 119 |
| 300 | 10 | 1 | 270 | 1380 | 1125 | 167 |
