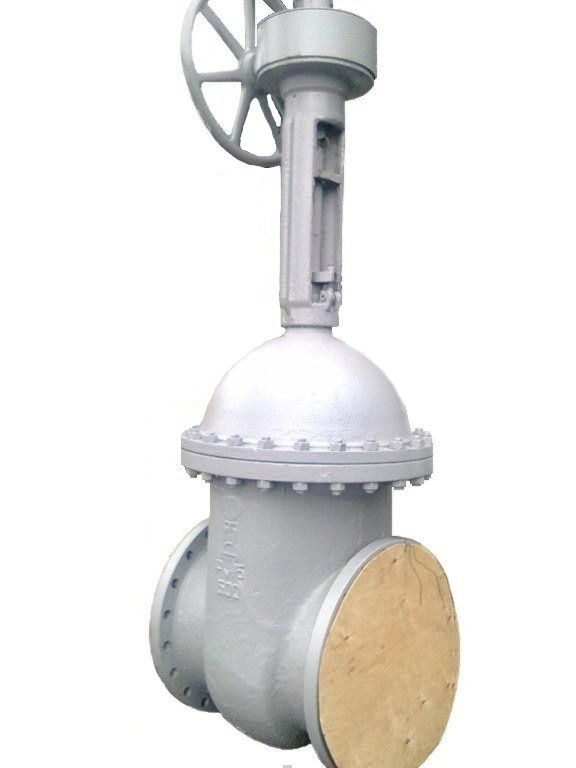

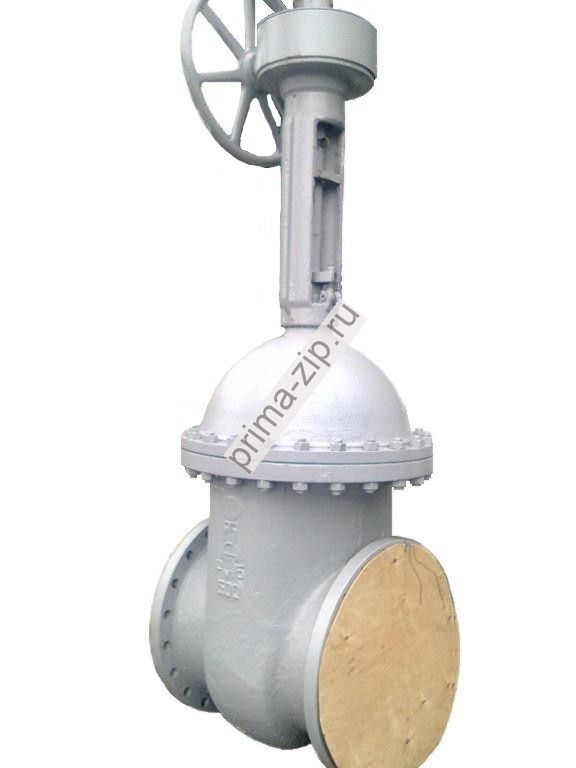

30С541НЖ задвижка стальная с редуктором
Описание 30С541НЖ задвижка стальная с редуктором
Рабочая среда: вода, пар, воздух, нефть, масла, нефтепродукты.
Температура рабочей среды: от минус 40 до 425ºС.
Номинальное давление: 1,6 (16) МПа (кгс/см²).
Присоединение к трубопроводу: фланцевое (исполнение В ряд 1 по ГОСТ Р 54432).
Управление (привод) — конический редуктор.
Материал основных деталей:
Корпус, крышка, клин — сталь 25Л ГОСТ 977, 35Л (20ГЛ; 25ХГСЛ).
Шпиндель — сталь 20Х13 ГОСТ 5632, (14Х17Н2).
Уплотнение затвора — 20Х13.
Уплотнение сальниковое, прокладка — ТРГ.
Герметичность затвора: класс А, АА, В, С по ГОСТ Р 54808.
Ручной привод (редуктор) предназначен для снижения усилий на маховике при открывании (закрывании) задвижек больших диаметров. 30с541нж устанавливается на трубопроводе в местах доступных для осмотра и обслуживания в любом положении, кроме положения маховиком редуктора вниз.
Уплотнительные поверхности корпуса и дисков задвижки 30с541нж выполнены из нержавеющей стали. Вращательное движение маховика по часовой стрелке через через коническое зацепление передается на шпиндель задвижки и преобразуется в поступательное движение клина, который опускаясь плотно прилегает к корпусу, создавая герметичность на уплотнительных поверхностях и закрывая проходное отверстие корпуса 30с541нж. Клиновое исполнение запорного органа обеспечивает дополнительное заклинивающее усилие и, соответственно, улучшает герметичность затвора. Полнопроходная конструкция корпуса обеспечивает свободное прохождение потока среды с малым гидравлическим сопротивлением.
Использование 30с541нж в качестве регулирующих устройств не допускается. Следует периодически, но не реже одного раза в месяц, производить полное открытие-закрытие задвижки в целях очистки затвора и обеспечения длительной ее работоспособности как запорного устройства. Для своевременного выявления и устранения неисправностей необходимо периодически подвергать задвижку осмотру и проверке.
