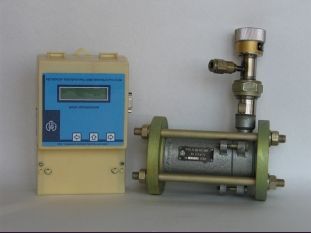

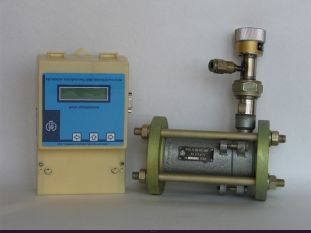

РТС-П-ЭМ Регулятор температуры электронный
Описание РТС-П-ЭМ Регулятор температуры электронный
Регулятор температуры предназначен для оптимизации расхода теплоносителя в отопительных системах зданий с учетом температуры наружного воздуха, а также времени суток и дня недели.
Регулятор обеспечивает следующие основные режимы работы:
- коррекцию расхода теплоносителя в автоматическом режиме в зависимости от температуры наружного воздуха (режим погодного компенсатора);
- программирование величины снижения расхода теплоносителя (режим экономии), а также времени включения и выключения режима экономии на каждый день недели.
Кроме того, регулятор обеспечивает:
- ручную поднастройку величины расхода теплоносителя “больше-меньше” на работающем регуляторе при помощи задатчика термосистемы;
- автоматическое полное открытие регулирующего клапана при отключении питания;
- автоматическое прекращение режима экономии теплоносителя при понижении температуры наружного воздуха ниже минус 30 °С;
- автоматическое включение циркулярного насоса (на 15 мин. в начале каждого часа) во внутреннем контуре системы отопления при уменьшении расхода теплоносителя ниже критического значения;
- ручную установку и дальнейший автоматический отсчет текущего реального времени и календаря;
- индикацию включения насоса и термостата, а также режимов работы.
| Диаметр условного проходного сечения исполнительного механизма, DN, мм | Условная пропускная способность, Кv, м3/ч | Относительная протечка, Кvо, %, не более | Условное давление рабочей среды, РN, МПа | Допустимый перепад давления на регулирующем органе исполнительного механизма, МПа |
| 25 32 40 50 65 80 100 |
6,3 10 16 25 40 63 100 |
10 10 10 10 10 10 10 |
1,6 1,6 1,0 1,0 1,0 0,63 0,63 |
0,45 0,5 0,4 0,25 0,3 0,3 0,25 |
Tемпература рабочей среды регулятора от 5 до 150 °С.
Электрическое питание блока питания регулятора осуществляется от сети переменного тока напряжением 220 В и частотой 50±1 Гц.
Средний срок службы - не менее 12 лет.
При заказе необходимо указать:
Наименование “Регулятор температуры электронный”
Условное обозначение (составляется по структурной схеме, приведенной ниже)
