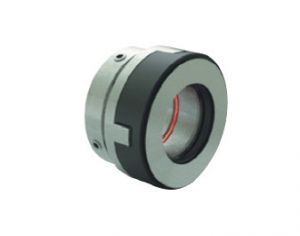

Одинарные торцовые уплотнения Серия TUT10
Описание Одинарные торцовые уплотнения Серия TUT10
Перекачиваемые среды
- Серная и соляная кислоты
- Фосфорная, уксусная и азотная и другие кислоты
Характеристики
- Диаметр вала от 25 до 65 мм
- Температура перекачиваемой среды от 0 до ~120C
- Давление < 0.5 MПa
- Линейная скорость < 10 м/сек
Применяемые материалы
- Пары трения:
керамика (C) - фторопласт (F4)
карбид кремния (S) - карбид кремния (S) - Материал вторичного уплотнения:
фторопласт Ф4 - Teflon (F4) - Материал сильфона:
фторопласт Ф4 - Teflon (F4)
Установочные размеры торцового уплотнения
| d, мм | D, мм | D1, мм | D2, мм | L1, мм | L2, мм | L3, мм | |
| TUT10-25 | 25 | 60 | 60 | 47.0 | 27 | 42 | 45 |
| TUT10-30 | 30 | 67 | 67 | 53.0 | 27 | 42 | 45 |
| TUT10-32 | 32 | 69 | 64 | 50.7 | 27 | 42 | 45 |
| TUT10-35 | 35 | 72 | 70 | 57.0 | 27 | 42 | 45 |
| TUT10-40 | 40 | 78 | 76 | 62.0 | 26 | 42 | 45 |
| TUT10-45 | 45 | 84 | 82 | 67.0 | 27 | 44 | 46 |
| TUT10-50 | 50 | 88 | 86 | 72.0 | 27 | 46 | 46 |
| TUT10-55 | 55 | 95 | 90 | 77.0 | 27 | 46 | 46 |
| TUT10-60 | 60 | 100 | 95 | 82.0 | 27 | 46 | 46 |
| TUT10-65 | 65 | 105 | 100 | 87.0 | 27 | 46 | 46 |
