Торцовые уплотнения типа ДНК — это механические уплотнения для валов центробежных насосов, перекачивающих нефтепродукты, сжиженные газы и схожие по свойствам жидкости. Они обеспечивают герметизацию в зоне выхода вращающегося вала из корпуса насоса.

Ключевая особенность уплотнений ДНК — наличие автономного контура циркуляции затворной жидкости. Это позволяет:

• охлаждать зону трения;

• смазывать уплотнительные поверхности;

• предотвращать контакт перекачиваемой среды с атмосферой;

• снижать износ деталей.

Конструкция

Типичное двойное торцовое уплотнение включает:

1. Вращающуюся часть, закреплённую на валу насоса.

2. Неподвижную часть, установленную в корпусе насоса.

3. Пару трения (обычно из карбида кремния, углеграфита или других износостойких материалов).

4. Сильфон или пружины для обеспечения контакта поверхностей.

5. Вспомогательный контур с затворной жидкостью.

6. Вторичные уплотнения (резиновые кольца, манжеты).

Основные технические характеристики

• Максимальный перепад давления: до 3,5 МПа.

• Диапазон температур рабочей жидкости: от −80∘C до +400∘C.

• Частота вращения вала: до 60 с−1.

• Допустимая утечка: не более 30 см3/час.

• Объёмная концентрация твёрдых частиц в среде: не более 0,2 %.

Типоразмеры и обозначения

Размеры уплотнений зависят от диаметра вала. Примеры:

Марка уплотнения	Диаметр вала d, мм	d1​, мм	d2​, мм
ДНК60	60	110	195
ДНК70	70	120	130
ДНК80	80	130	215
ДНК90	90	140	225

Исполнения по материалам

В зависимости от свойств перекачиваемой среды уплотнения выпускаются в шести исполнениях:

• C — для некоррозионных нефтепродуктов, не являющихся растворителями маслобензостойких резин;

• Р — для некоррозионных нефтепродуктов, являющихся растворителями маслобензостойких резин;

• К — для коррозионных нефтепродуктов, не являющихся растворителями маслобензостойких резин;

• КР — для коррозионных нефтепродуктов, являющихся растворителями маслобензостойких резин.

Примеры полных обозначений: ДНК60С, ДНК70КР, ДНК80К и т. д.

Область применения

Уплотнения типа ДНК используются в:

• нефтяных центробежных насосах;

• насосах для сжиженных газов;

• оборудовании нефтеперерабатывающих заводов;

• химических насосах для агрессивных жидкостей;

• системах транспортировки нефтепродуктов.

Преимущества

• высокая герметичность;

• устойчивость к агрессивным средам;

• длительный срок службы;

• возможность работы при экстремальных температурах и давлениях;

• снижение потерь перекачиваемых продуктов;

• защита окружающей среды от утечек токсичных веществ.

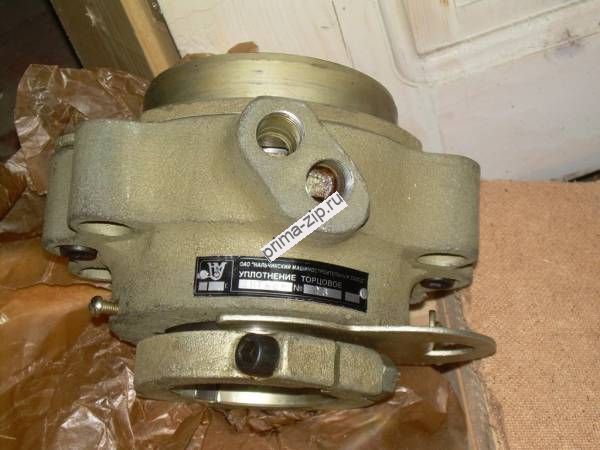

Торцовое уплотнение ДНК 80К-Р
