Мембранные разделители сред предназначены для защиты датчиков давления, манометров и других приборов от контакта с агрессивными, несущими взвешенные частицы измеряемыми средами.  Защита устройства осуществляется путем передачи давления к измерительному прибору через разделительную мембрану и нейтральную жидкость.

Технические характеристики:

Диапазон рабочих давлений, МПа

• Низкие давления, РМ-Н11

• ТМ: 0…0,1 / 0,16 / 0,25 / 0,4
• ТВ: −0,1…0
• ТМВ: −0,1…0,06 / 0,15 / 0,3
• ЦМ-И: 0…0,1 / 0,16 / 0,25 / 0,4
• ЦМ-ИВ: −0,1…0,15 / 0,3
• ЦМ-С-И: 0…0,1 / 0,16 / 0,25 / 0,4
• ЦМ-С-ИВ: −0,1…0,3
• РПД-И: 0...0,1 / 0,16 / 0,25 / 0,4
• РПД-ИВ: −0,1…0,1 / 0,15 / 0,3
• РД*: −0,05…0,3
• РДД*: 0,05…0,2 / 0,4; 0,1…0,6

• Средние давления, РМ-С10, РМ-С10м

• ТМ: 0…0,6 / 1 / 1,6 / 2,5
• ТМВ: −0,1…0,5 / 0,9 / 1,5 / 2,4
• ТМС-И: 0…0,6 / 1 / 1,6 / 2,5
• ТМС-ИВ: −0,1…0,5 / 0,9 / 1,5 / 2,4
• ЦМ-И: 0…0,6 / 1 / 1,6 / 2,5
• ЦМ-ИВ: −0,1…0,5* / 0,9 / 1,5 / 2,4
• ЦМ-С-И: 0…0,6 / 1 / 1,6 / 2,5
• ЦМ-С-ИВ: −0,1…0,5** / 0,9 / 1,5 / 2,4
• РПД-И: 0…0,6 / 1 / 1,6 / 2,5
• РПД-ИВ: −0,1…0,5** / 0,9 / 1,5 / 2,4
• РД*: −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4
• РДД*: 0,1…0,6

• Высокие давления РМ-В10, РМ-В10м

• ТМ: 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
• ТМС-И: 0…4 / 6 / 10
• ЦМ-И: 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
• ЦМ-С-И: 0…4 / 6 / 10 / 16 / 25 / 40 / 60
• РПД-И: 0…4 / 6 / 10 / 16 / 25 / 40 / 60 / 100
• РД*: 0,5…3

* — возможно прямое соединение через 1 или 2 капиллярные трубки
** — только для РМ-С10

Диапазон рабочих температур: В соответствии с выбранным средством измерений;

Материал корпуса: нержавеющая сталь 08Х17Н13М2;

Мембрана: Нержавеющая сталь 08Х17Н13М2;

Диаметр проходного отверстия: 10мм;

Присоединение: штуцерное;

Резьба присоединения: к средству измерения - внутренняя М20*1,5, к процессу - наружная М20*1,5;

Разделительная жидкость: ПМС-20 (ГОСТ 13032-77);

Заливное отверстие: низкие давления (РМ-Н11) - есть; средние и высокие давления (РМ-С10 и РМ-В10) - нет;

Объем, вытесняемый под действием максимального давления, мл: 2,5

Дополнительная погрешность, вносимая разделителем: ±0,5% (компенсируется настройкой средства измерений).

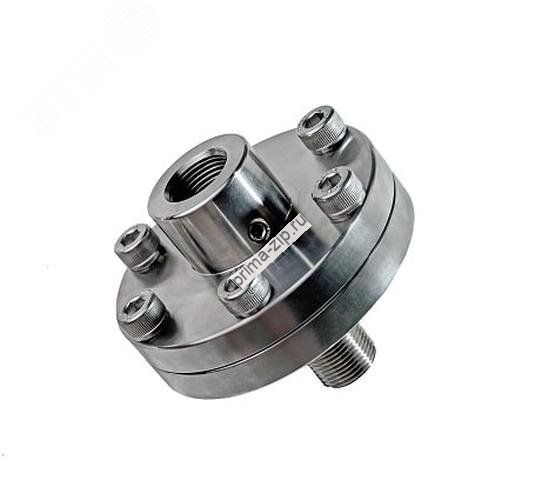

Разделитель мембранный РМ-С10-М20х1,5, резьба М20х1,5 внутр. - М20х1,5 наруж.
