Клапаны обратные поворотные 19ч21р, 19ч21бр, 19ч24бр

Запросить стоимость
Подробнее
Уточняйте наличие

ВНИМАНИЕ! Мы работаем с физическими и юридическими лицами!

Как получить товар:
  • 1Доставка ТК "Деловые Линии".
  • 2Доставка ТК "СДЭК" .
  • 3Другой вариант доставки .

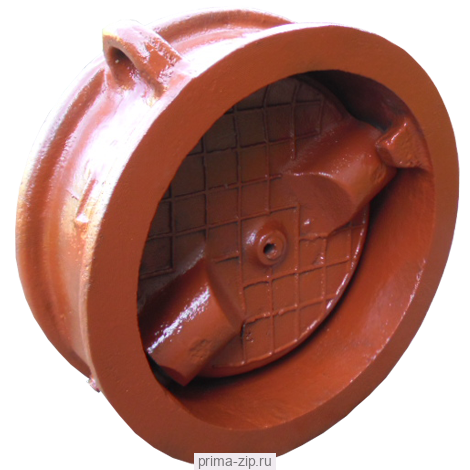

Двустворчатый межфланцевый обратный клапан 19ч21р (обратный клапан межфланцевый)

  Материал корпуса: Чугун
Т рабочей среды, °C: до + 120
Ру, кгс/см2: 16
Тип управления: -
Рабочая среда: -
Тип присоединения: Межфланцевый









Давление номинальное PN

1,6 МПа (16 кгс/см2)

Климатическое исполнение по ГОСТ 15150-69

УХЛ, категория 3

Герметичность затвора:

Класс «С» ГОСТ 9544-93

Тип присоединения к трубопроводу

Межфланцевый монтаж















Основные присоединительные размеры и масса обратный клапан межфланцевый 19ч21р.

DN

L

D

D1

D2

t

Вес, кг

50

45

67

100

55

19

1,29

65

47

81

120

65

22

1,67

80

64

96

155

70

28

3,04

100

66

118

157

96

27

4,12

125

73

148

185

126

29

5,67

150

78

172

214

140

33

7,52

200 90 225 271 205 32 12,88

250

115

328

265





26

300 115 378 310     42


Клапаны обратные поворотные 19ч21р, 19ч21бр, 19ч24бр
